前回に続き、FFヒーター分解点検。
次々と、ばらしていきます。
ヒーター本体、前後のカバーを取り外しばらしていきます。
本体を囲っているカバーも取り外し

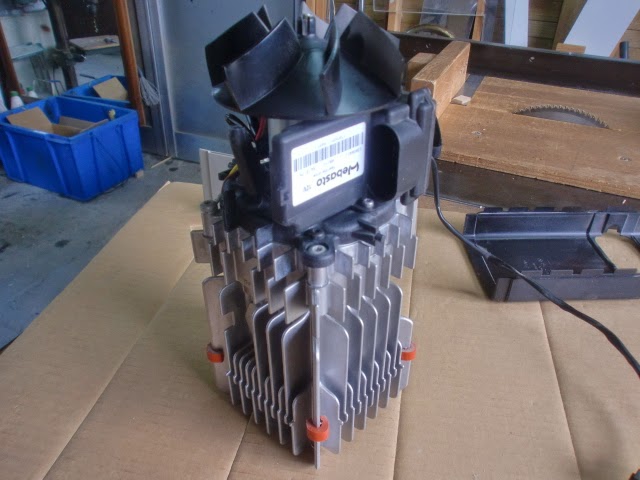

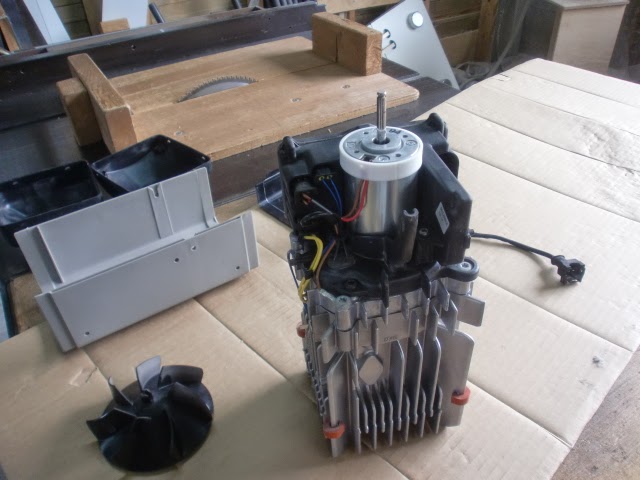

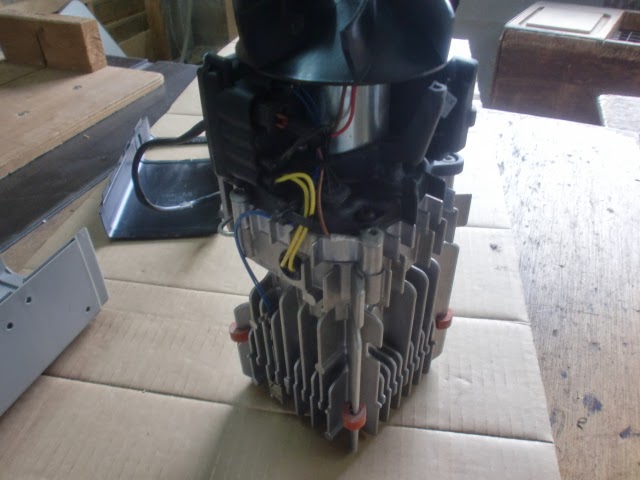

こちらが、ヒーターの中身。

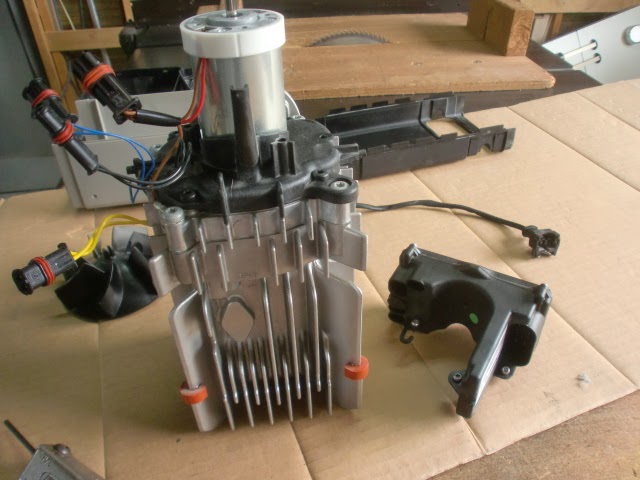

さらに、吸気ファンを取り外し

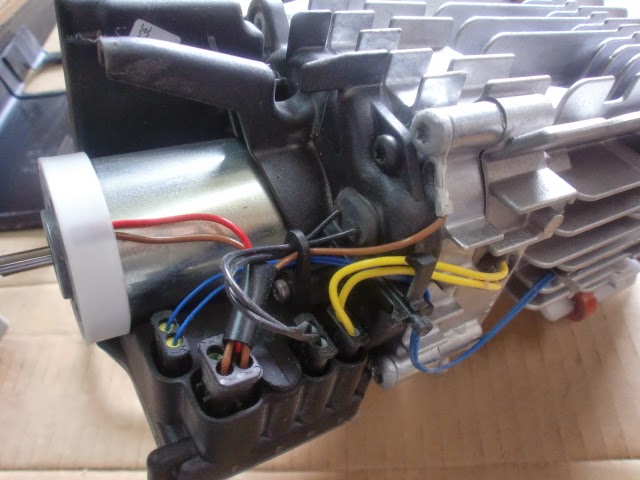

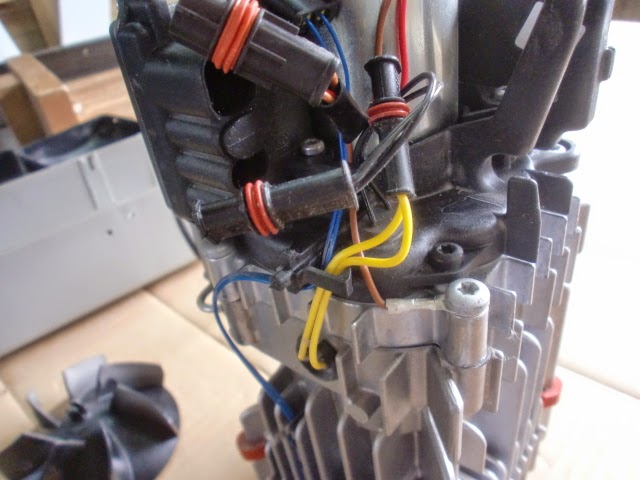

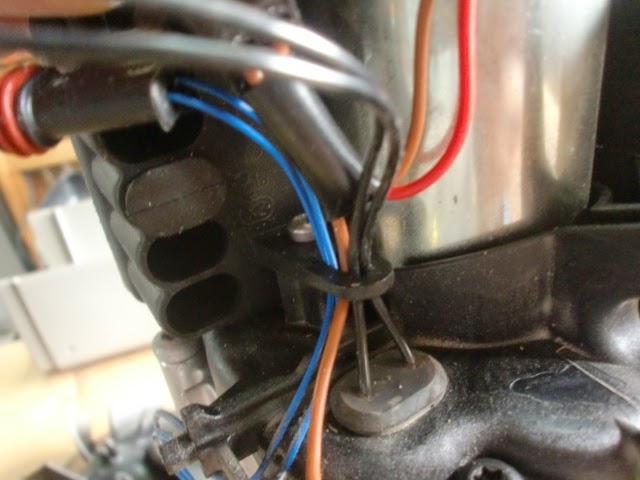

配線カプラーも外していきます。

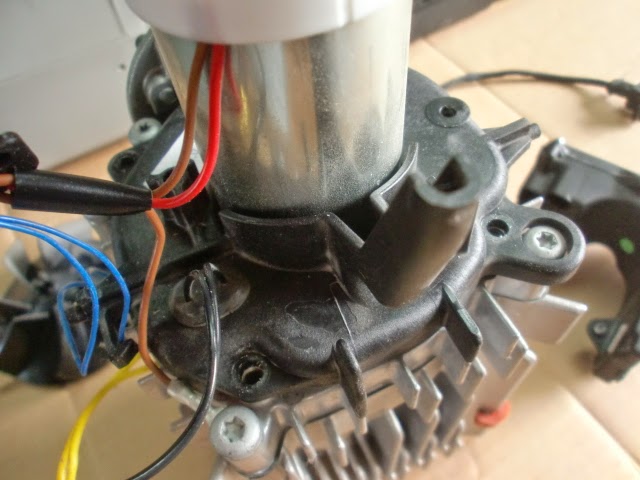

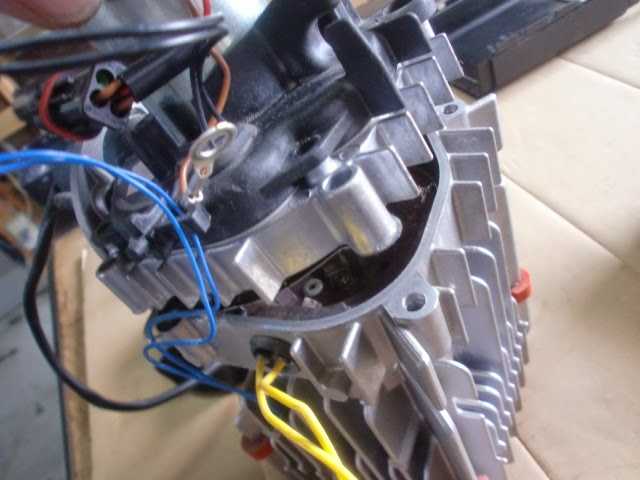

さらにカプラーの接続されていた黒い部品もばらし・・・
着火装置のある奥の部分へと進んでいきます。

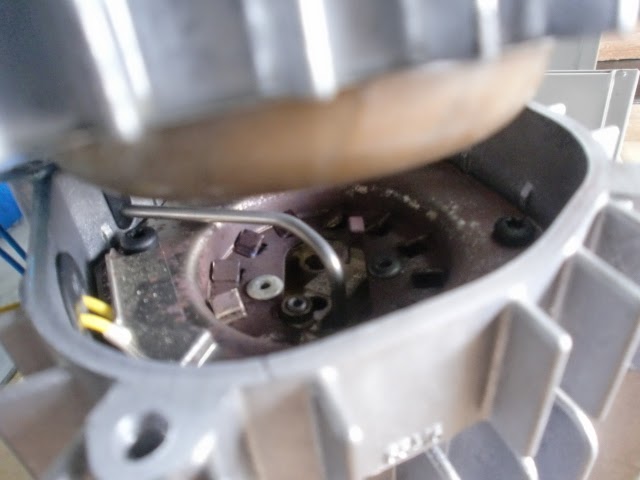

ボルトを外し、パカッと開けると・・・

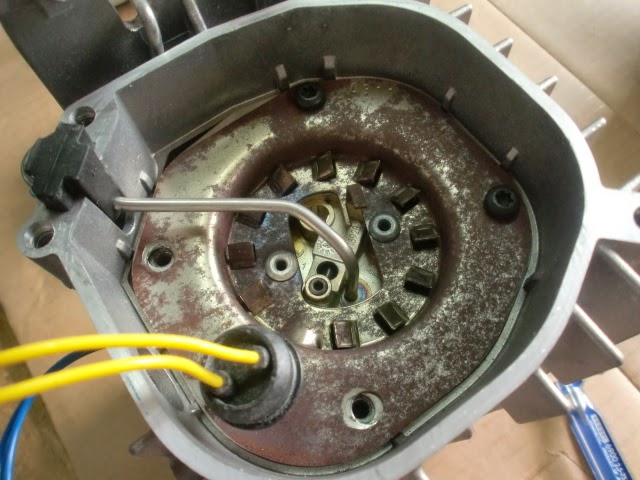

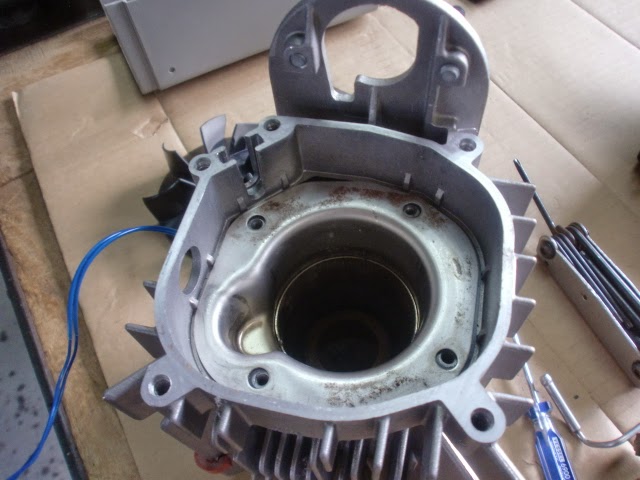

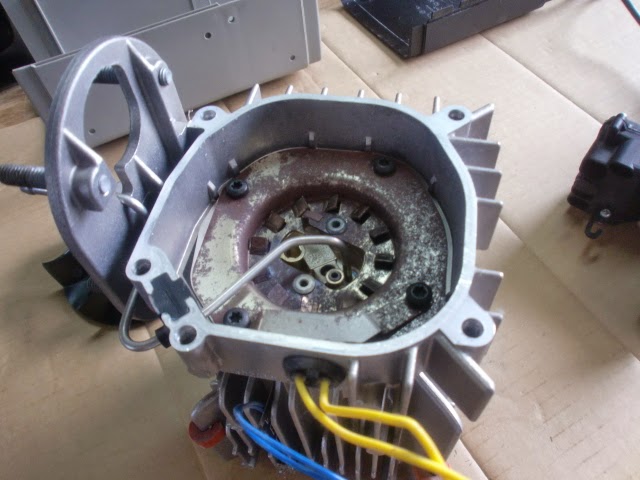

中はこんな感じ。

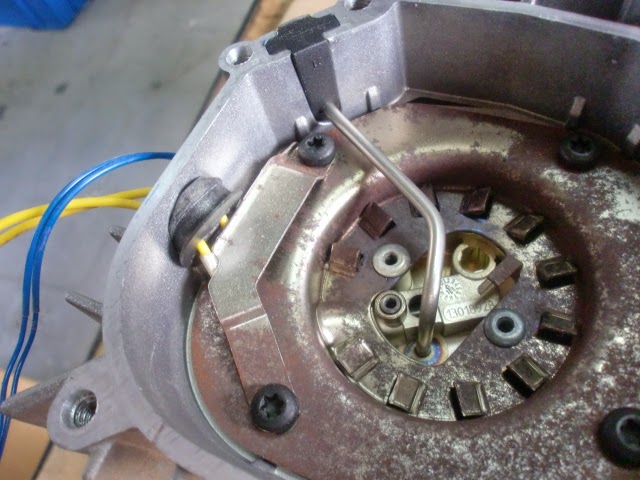

真ん中に通っているパイプが燃料配管。
黒い4本のボルトで止まってるのが見えますが、
これらも取り外していき
中から部品を取り出します。
 |

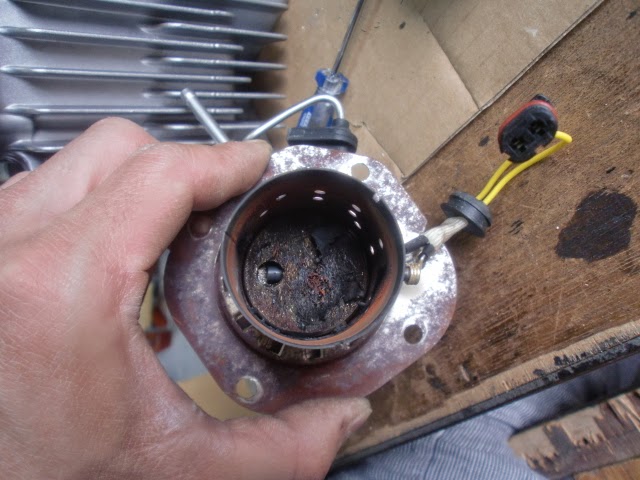

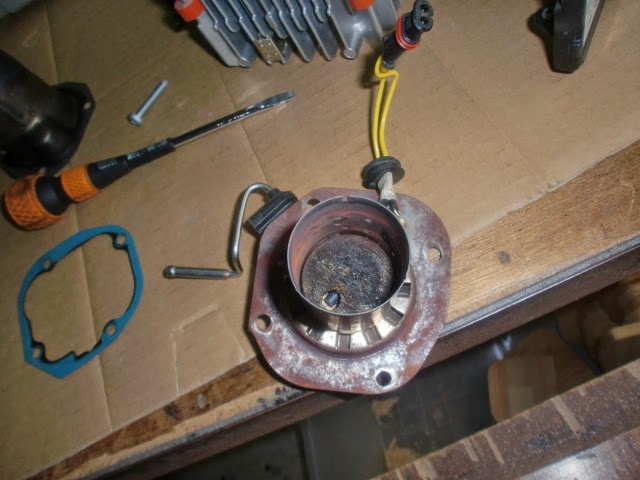

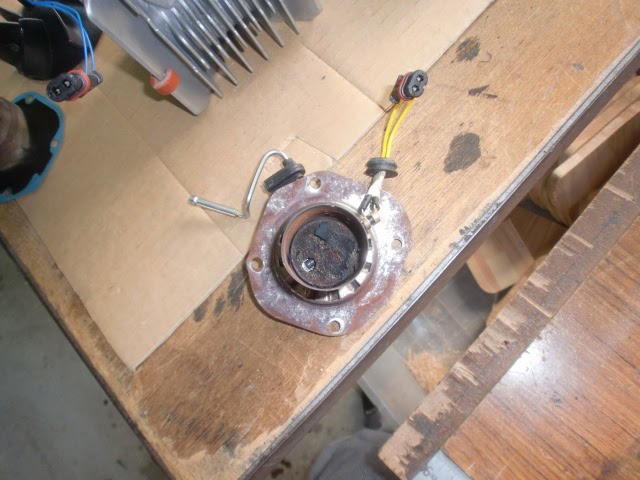

| これがバーナー |

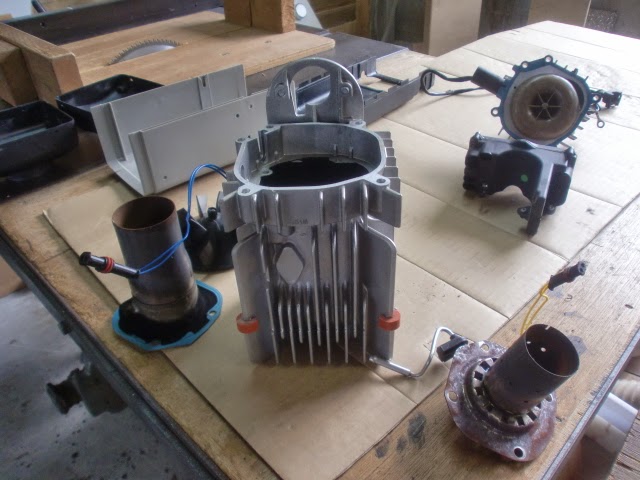

と、こんな感じでほぼバラバラ状態。ここまできたら、
あとは、すすの付いている部分をエアーで飛ばしたり、ウエスで拭き取ったり掃除していきます。

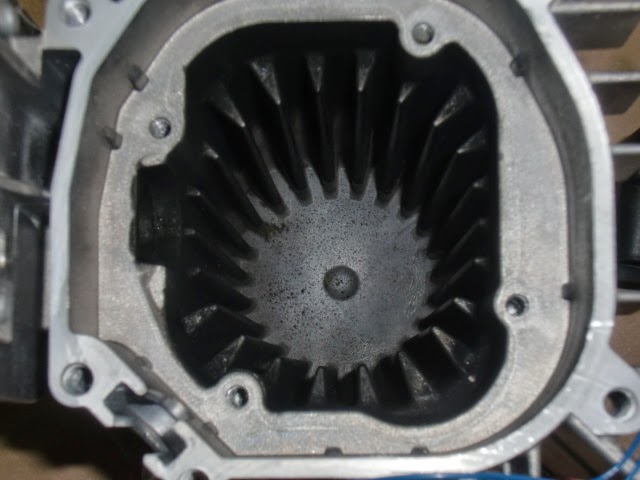

本体内部にもすすが付いています。
バーナーも軽くエアーですすを飛ばして掃除。
掃除が終わると、今度は元に戻していきます。

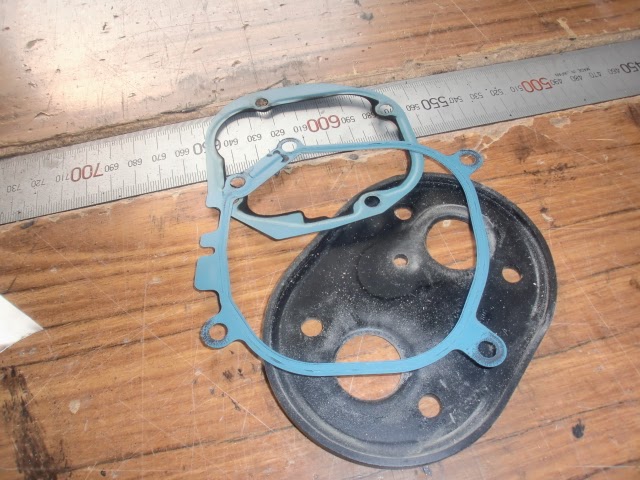

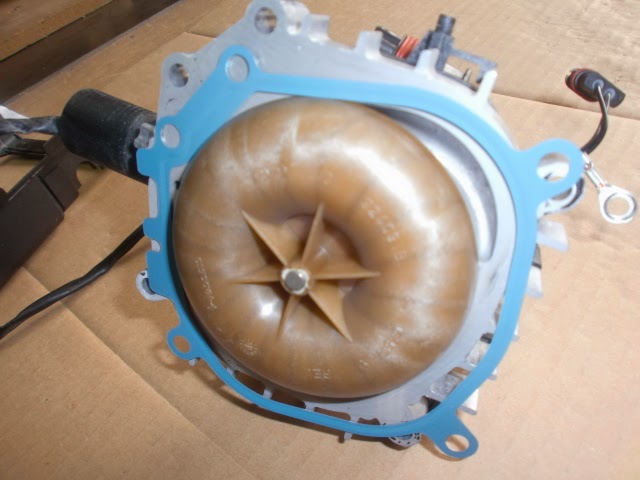

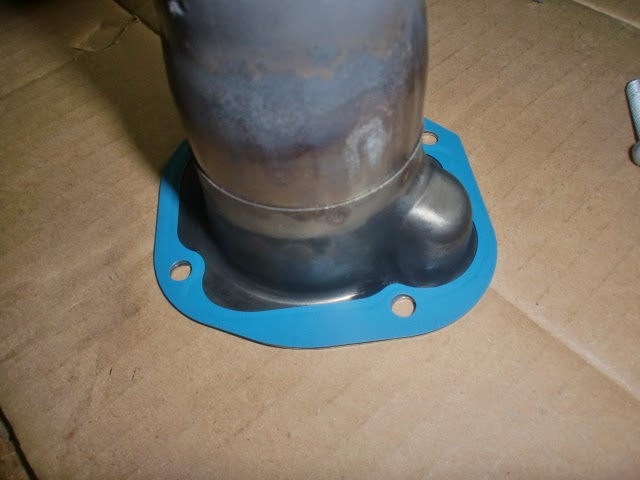

分解した時はこれらガスケットも交換しておきます。

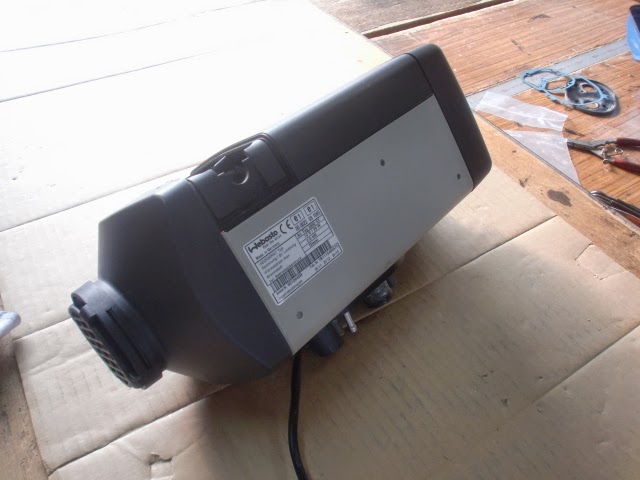

無事、元通り組立も終わり、

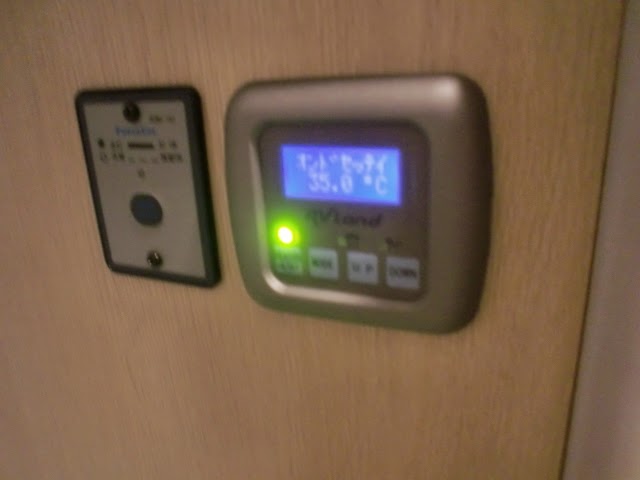

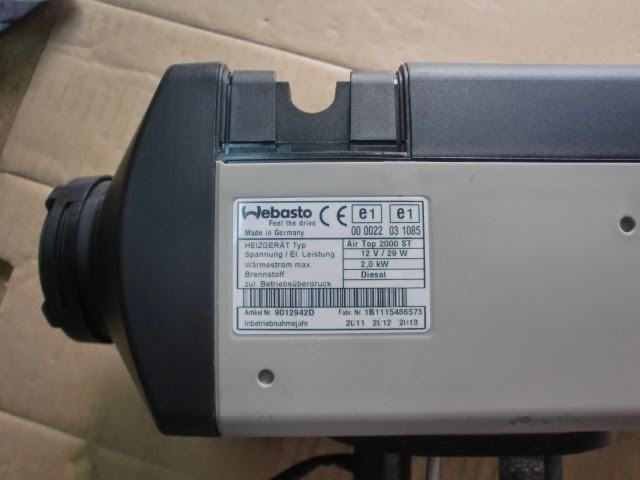

最後に作動点検。
これで作業は完成です。
