AVモニター

 今回取付けする作業は室内で電装品を使用すると、
〇A使ってますよっていう表示をモニターで確認できるAVモニター。

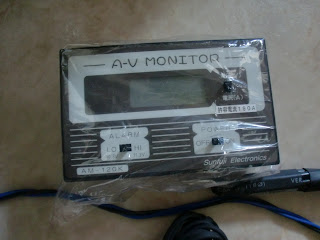

モニターはこんな感じで、AV MONITORとちょっとかわいらしい字で書かれています

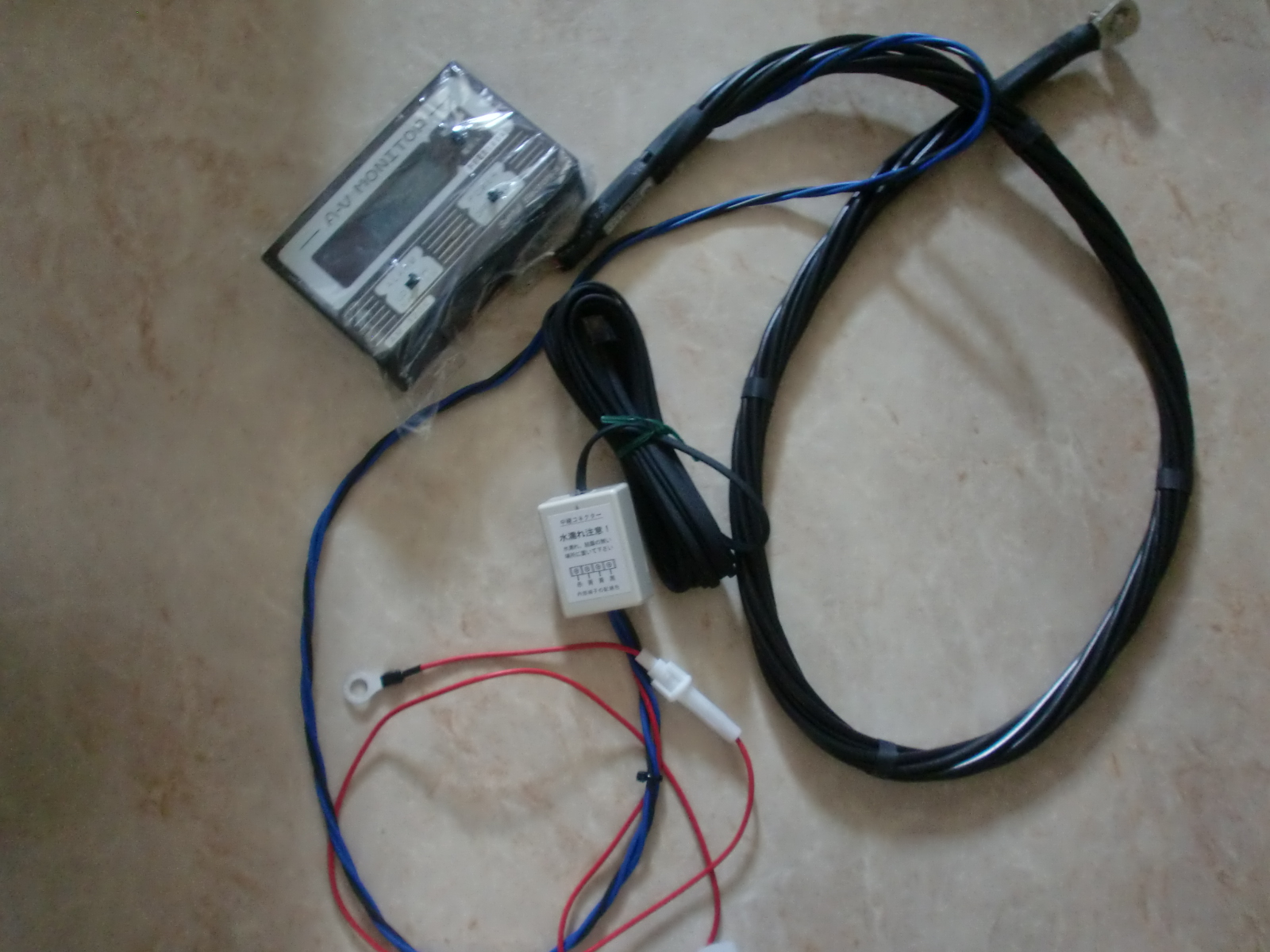

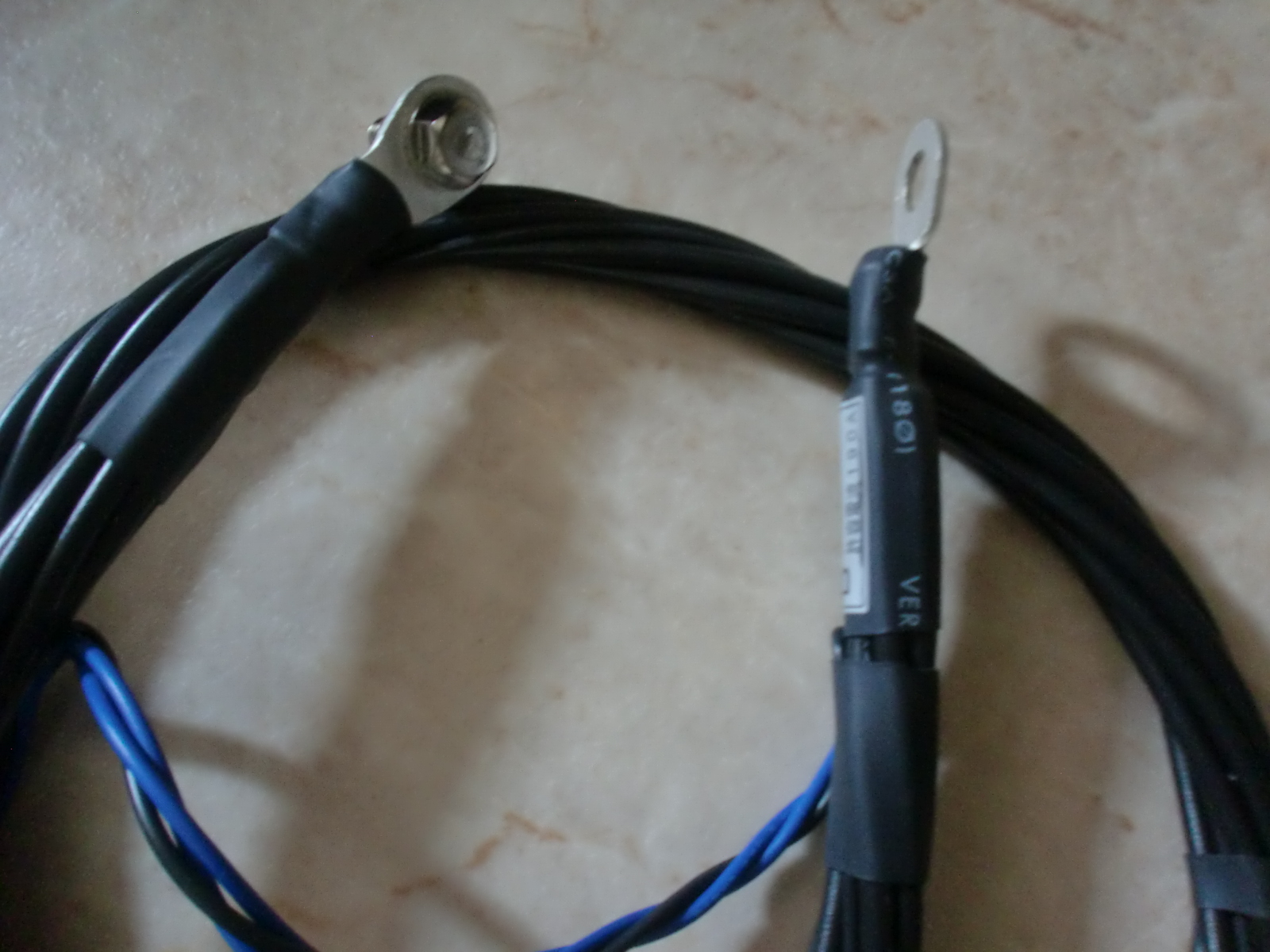

取付け方法はそんなに難しくは無く、サブバッテリーのアース側を外し、付属の束になった配線を間に入れるだけ、あとはプラス側にも一本接続。

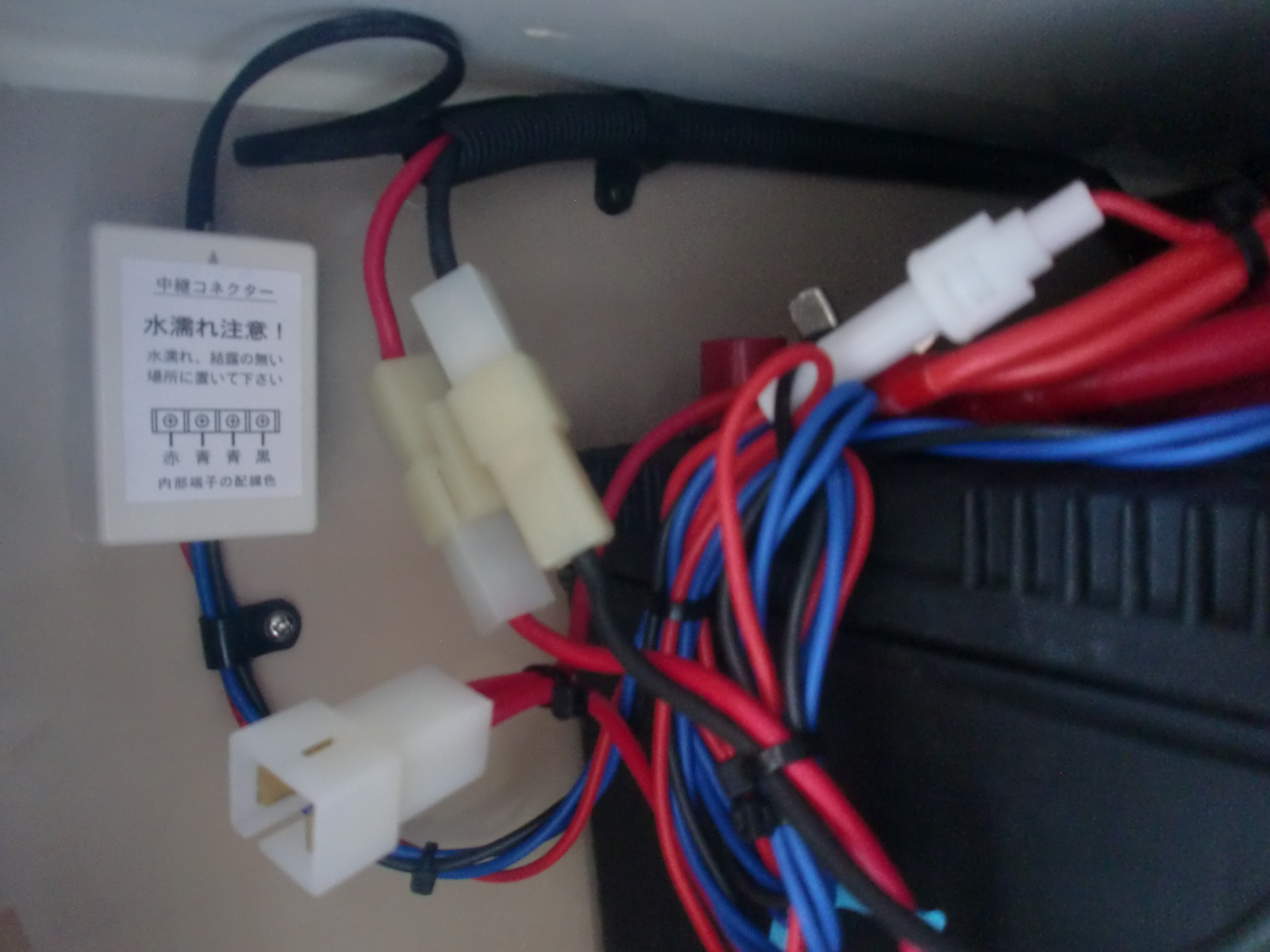

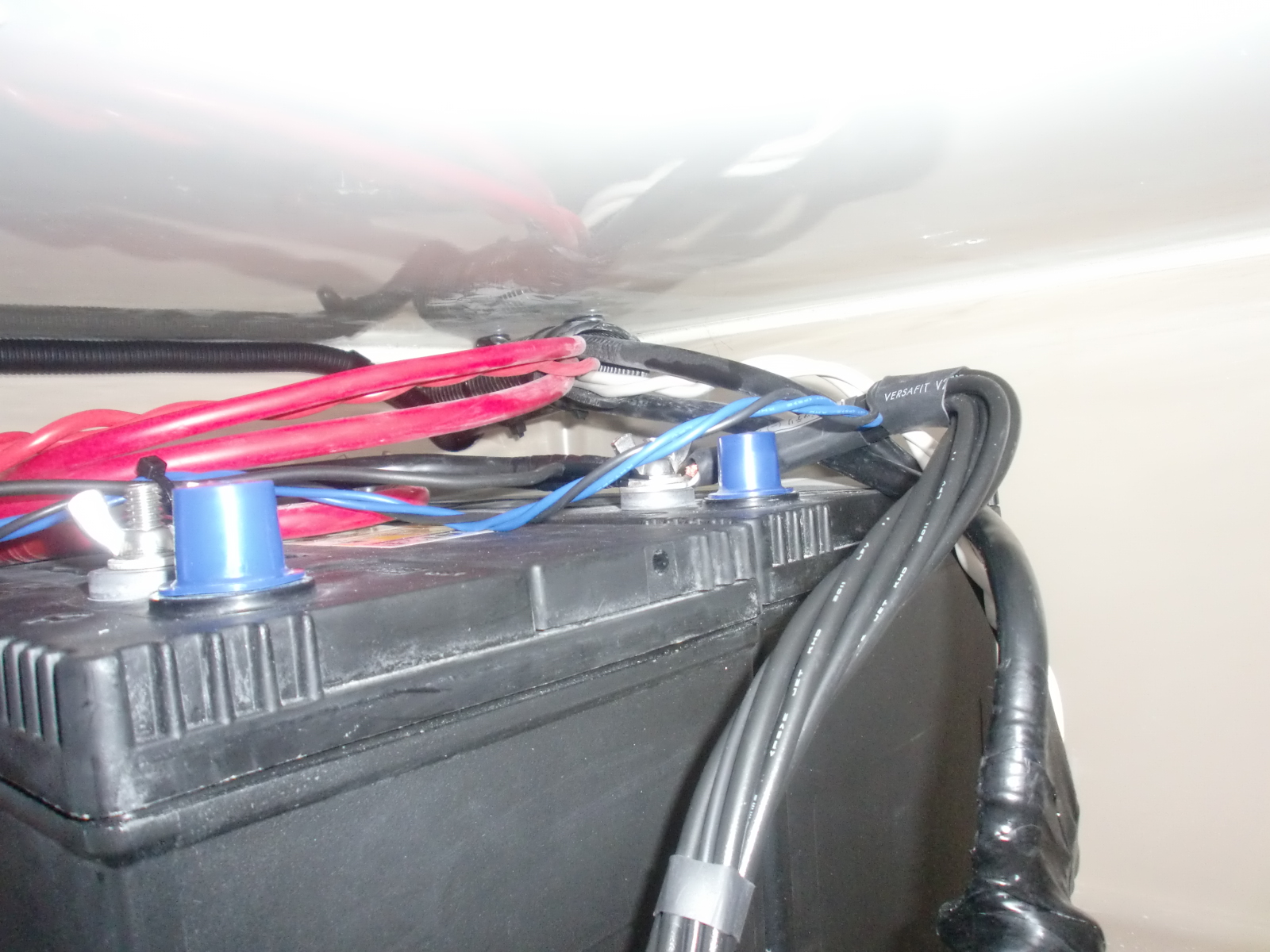

こちらが、サブバッテリーに取付けたところ。

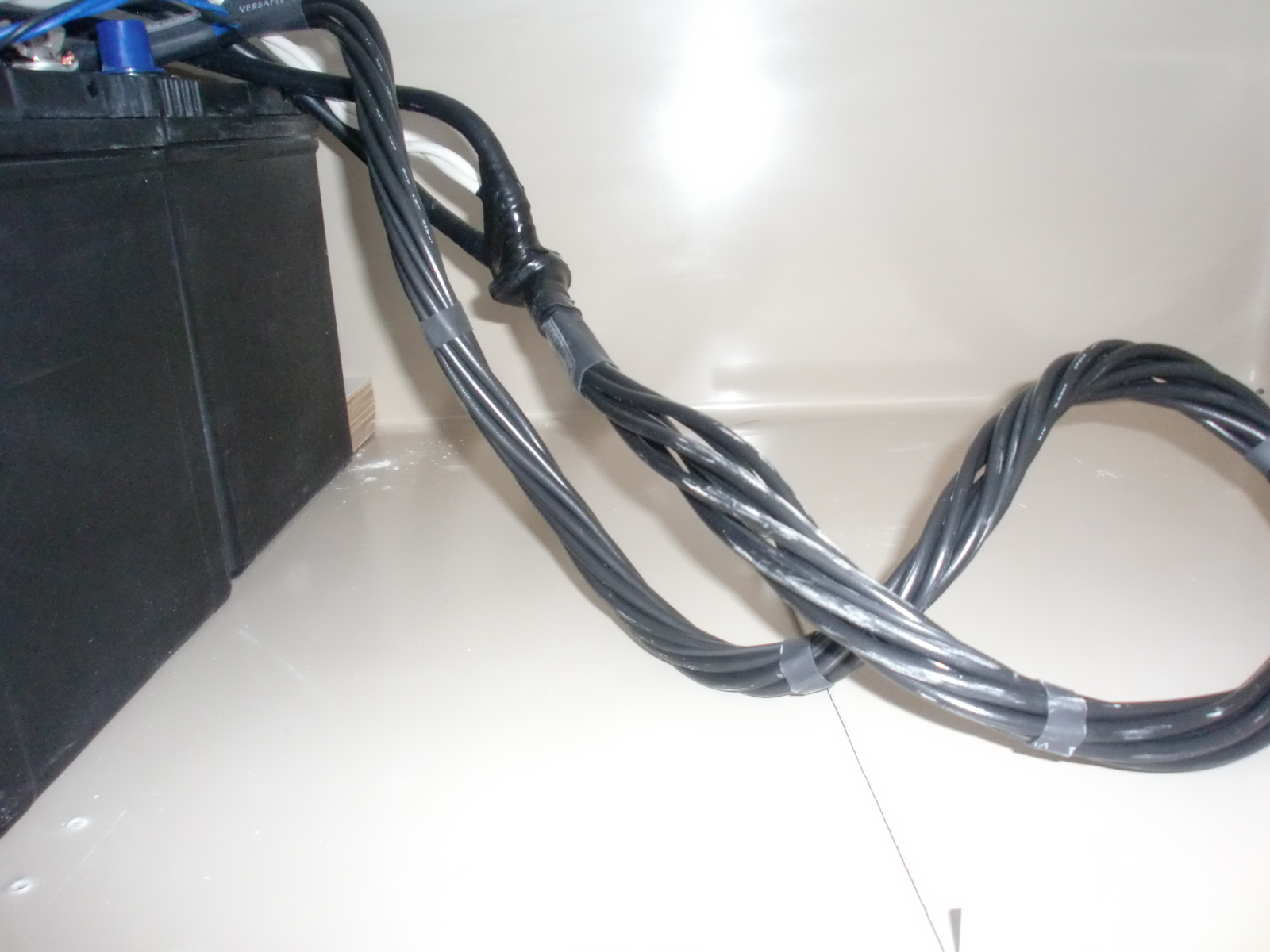

結構長めに作られてるので、見えない様に後ろに隠しておきましょう。

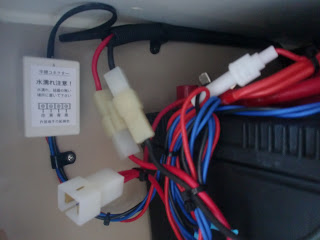

あとはこの白色のコントローラーから、室内へ配線を持っていきます。

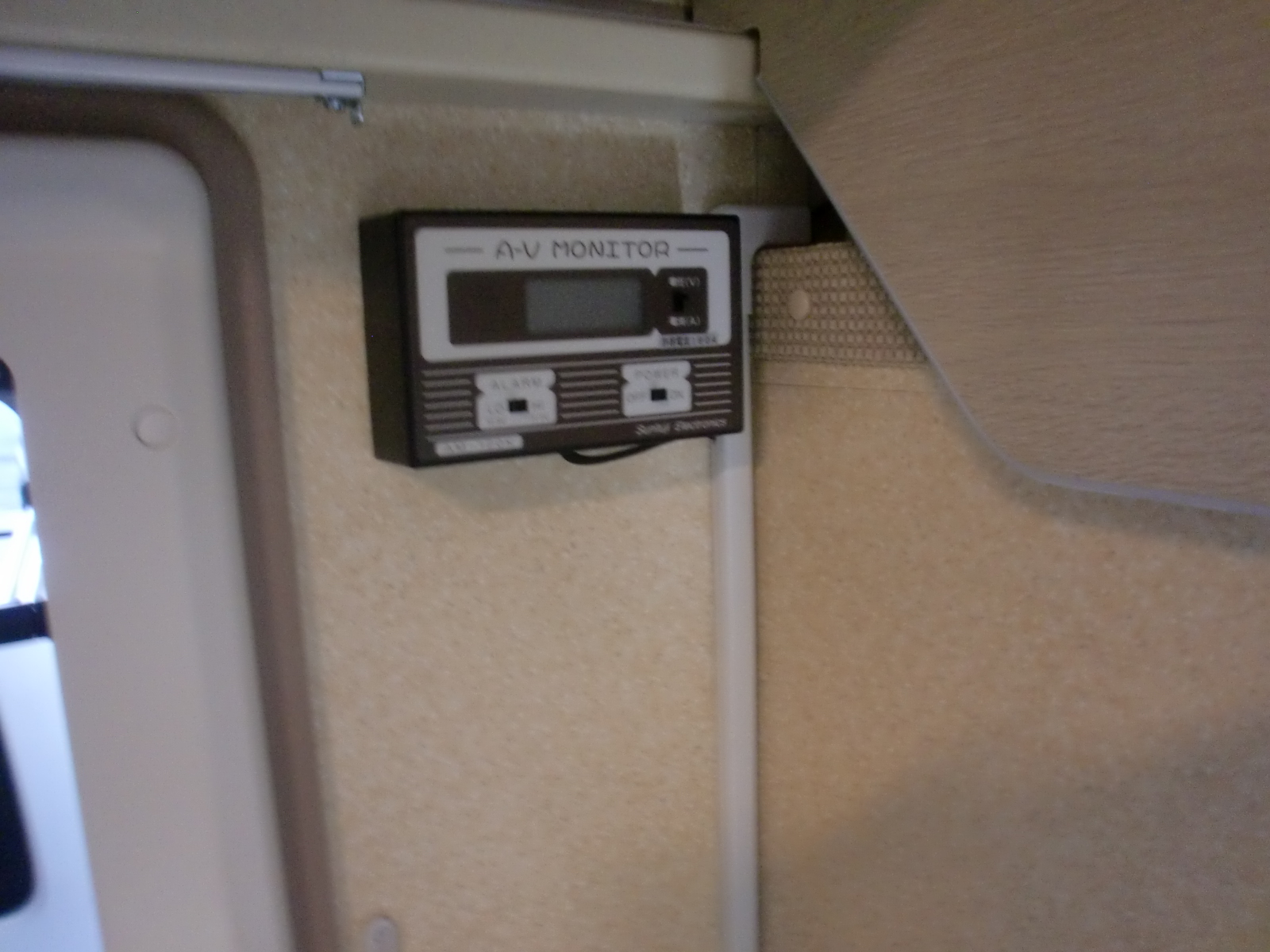

 室内に入り、モニターを取り付け

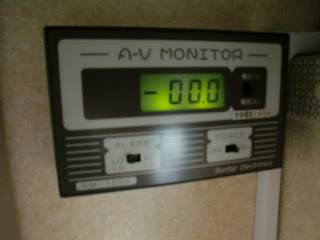

 電源をON

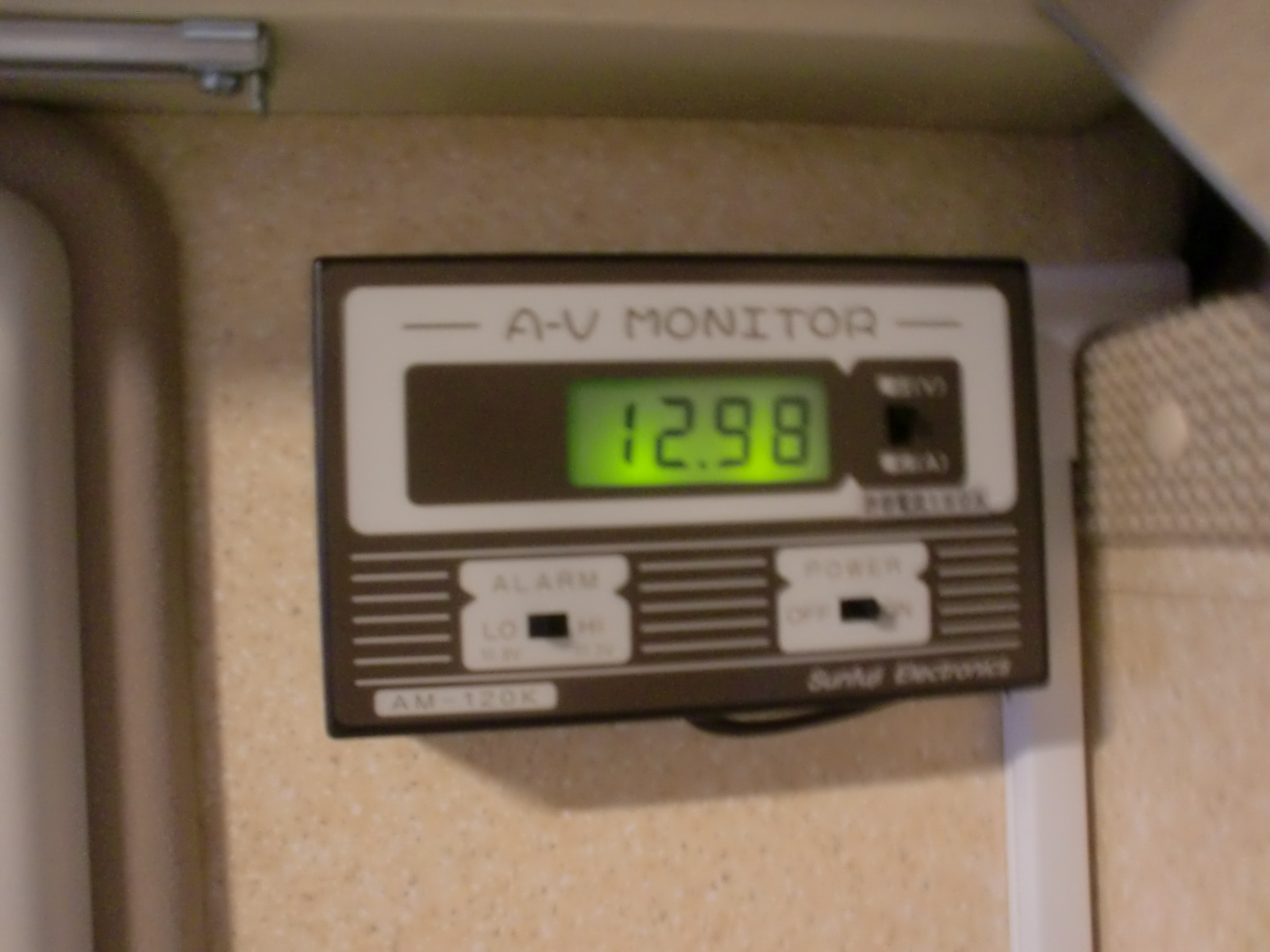

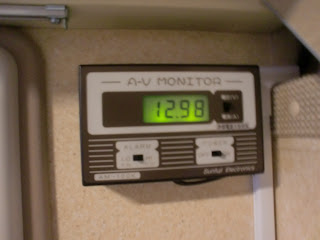

こちらはボルト表示

 モニターには、サブバッテリーのボルト表示、とアンペア表示の切り替えが出来ます。

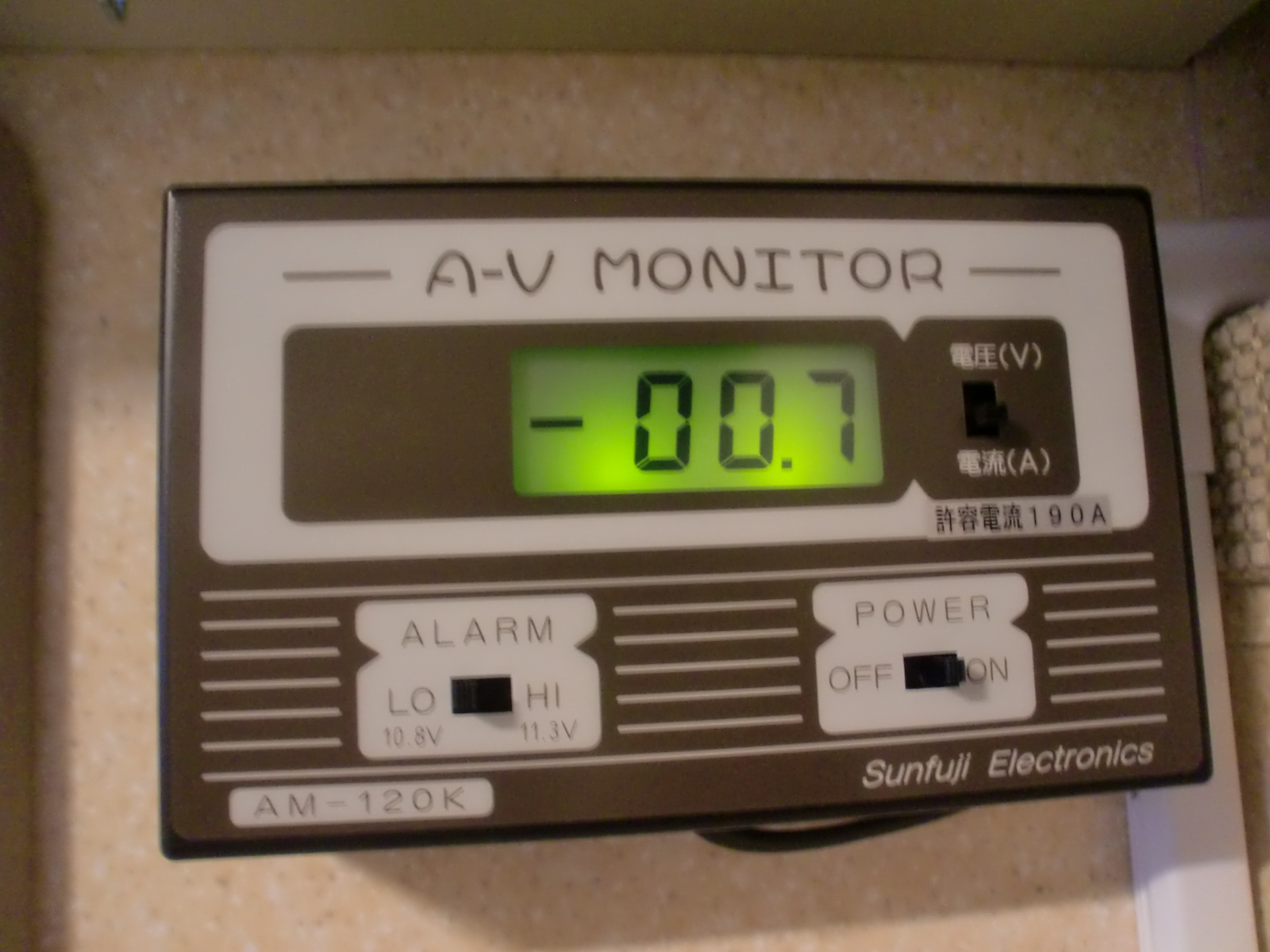

こちらがアンペア表示

 室内の電気を付けたところ、マイナス0.7Aの表示が出ました。

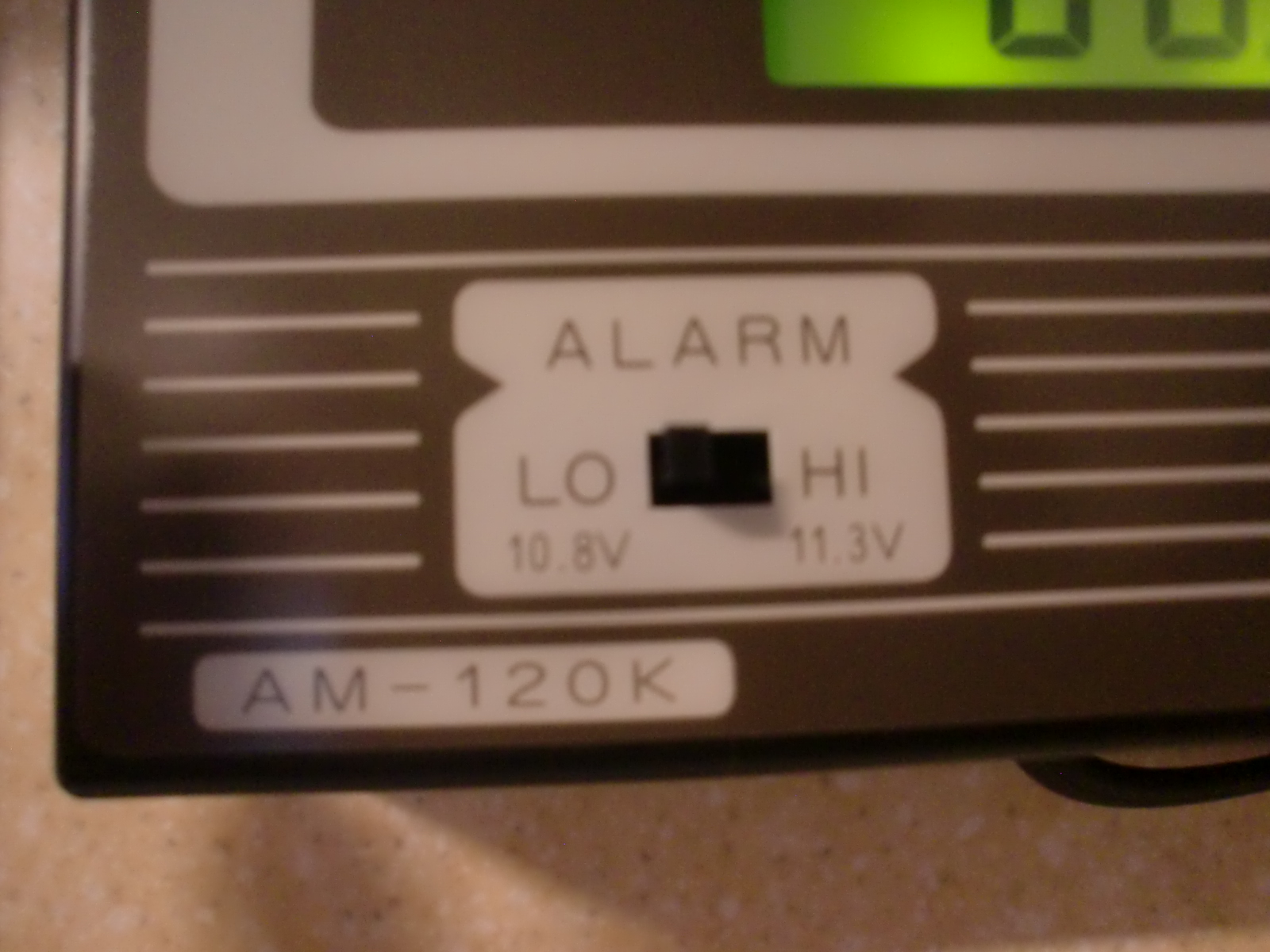

一応、サブバッテリーの電圧低下による警告アラームも付いています

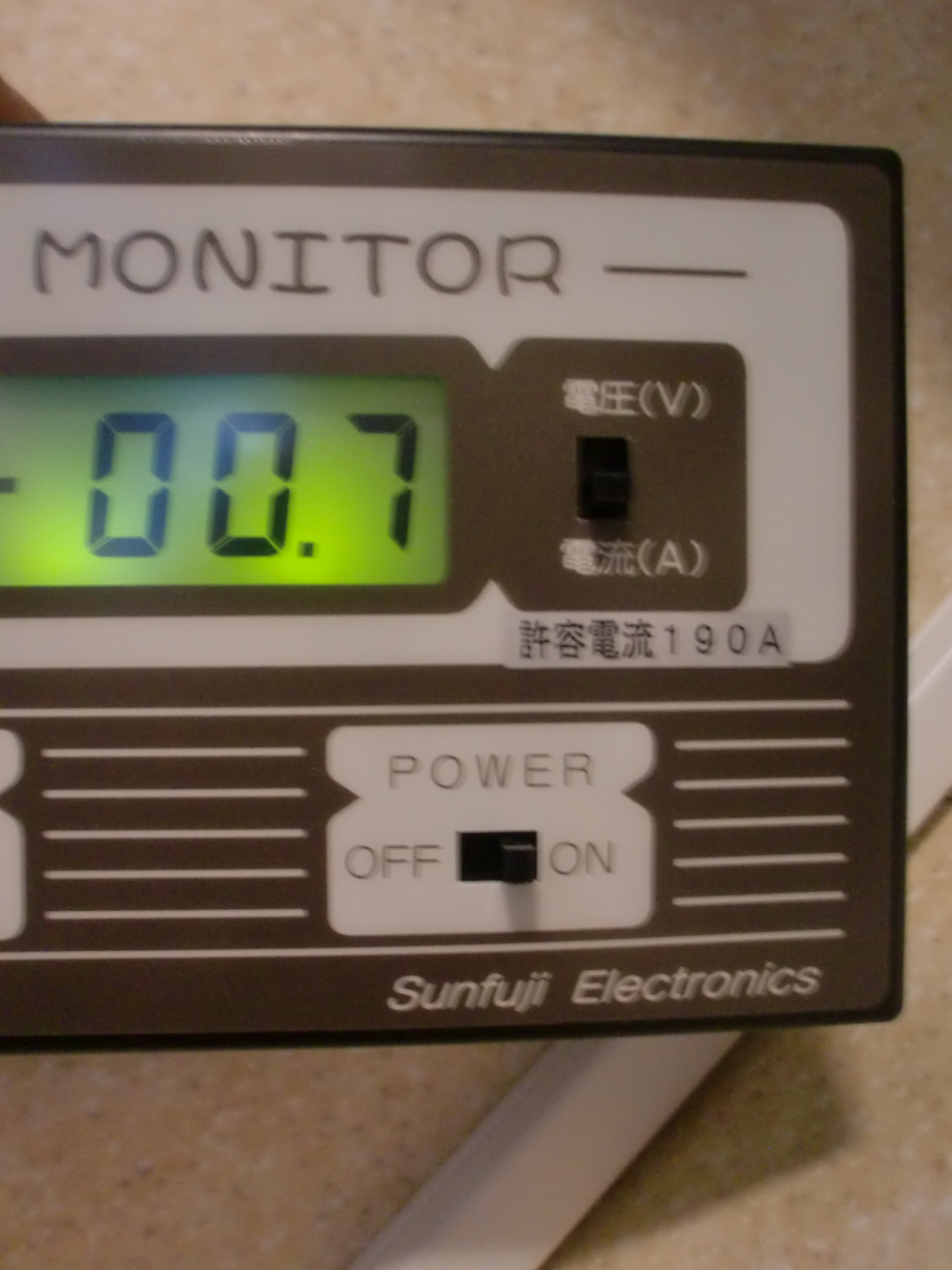

こちらは電圧ボルトと、アンペアの切り替えスイッチ。

と、確認できたところで作業は完成です。

キャンピングカーにはいろいろボルトメーターがありますが、ある程度の目安として使用されているのがほとんど。これなら数字で分かるのでサブバッテリーの使い方が変わるかも知れません。
