FFヒーター取付け その3

そろそろ、終盤にかかってきたヒーター取付け作業
それでは、作業再開します。

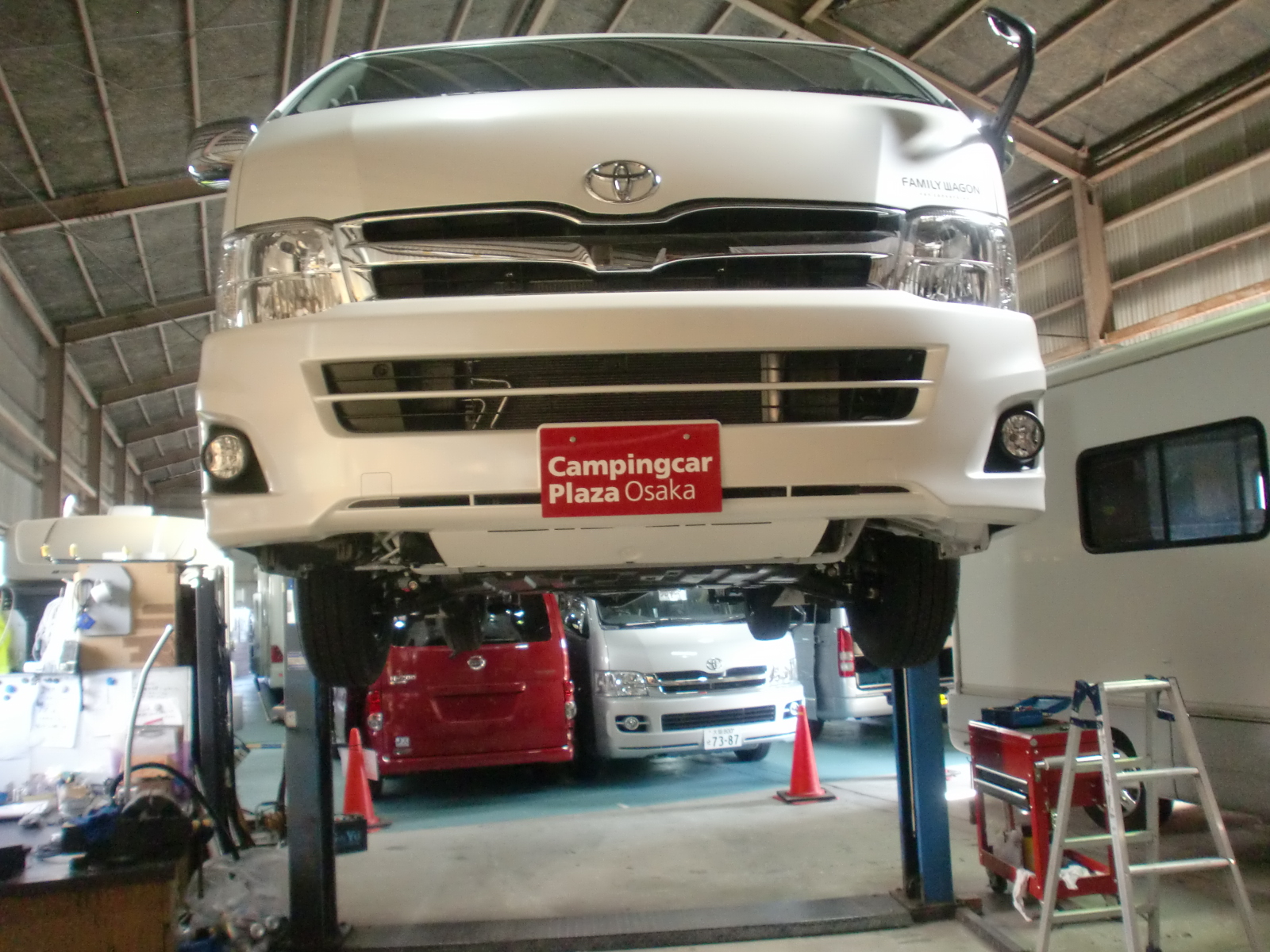

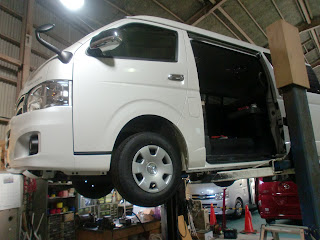

今回の作業は下周りの作業なので、車をリフトで上げての作業。

リフトがあれば立って仕事が出来るので作業もスムーズ。

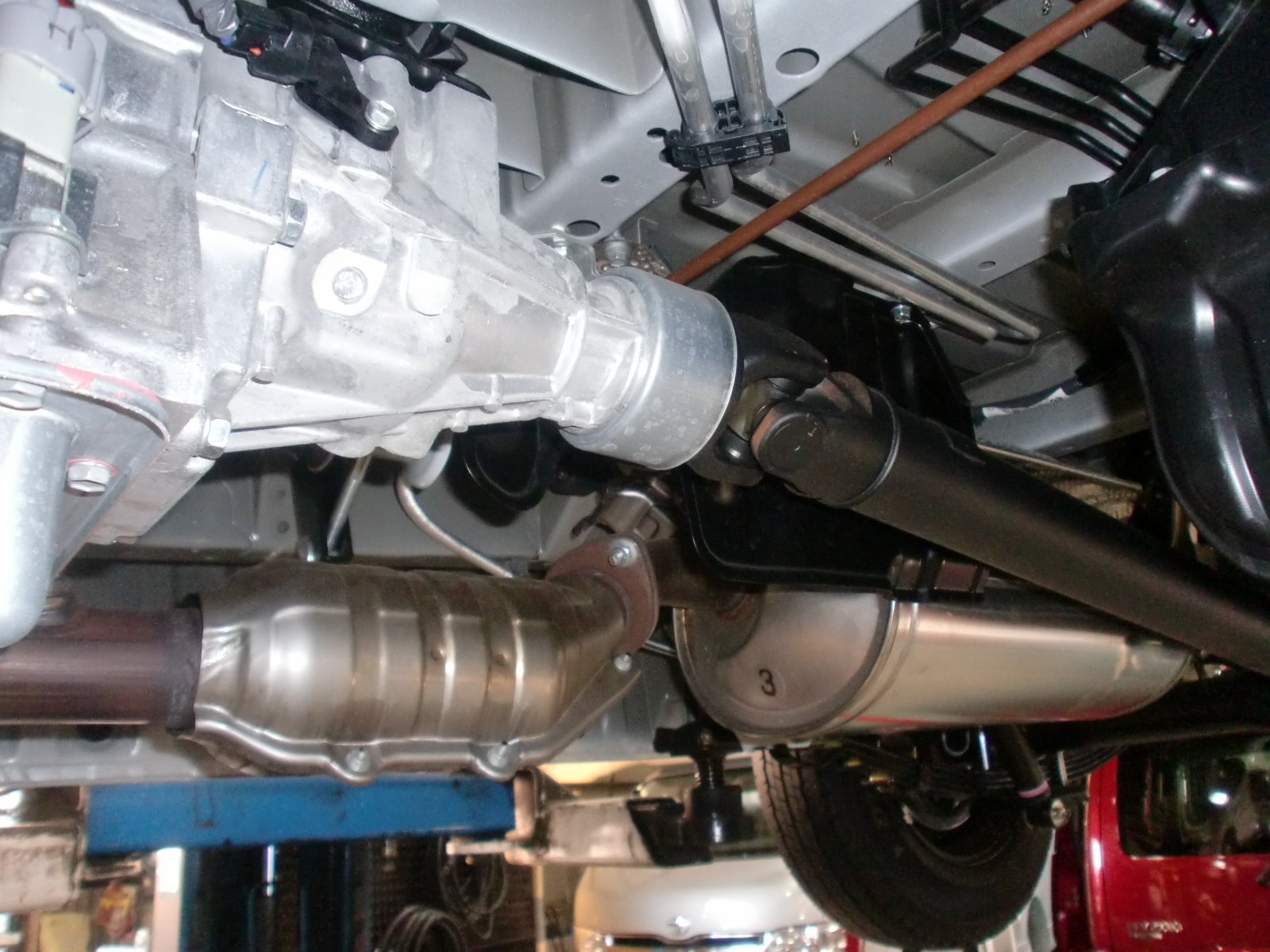

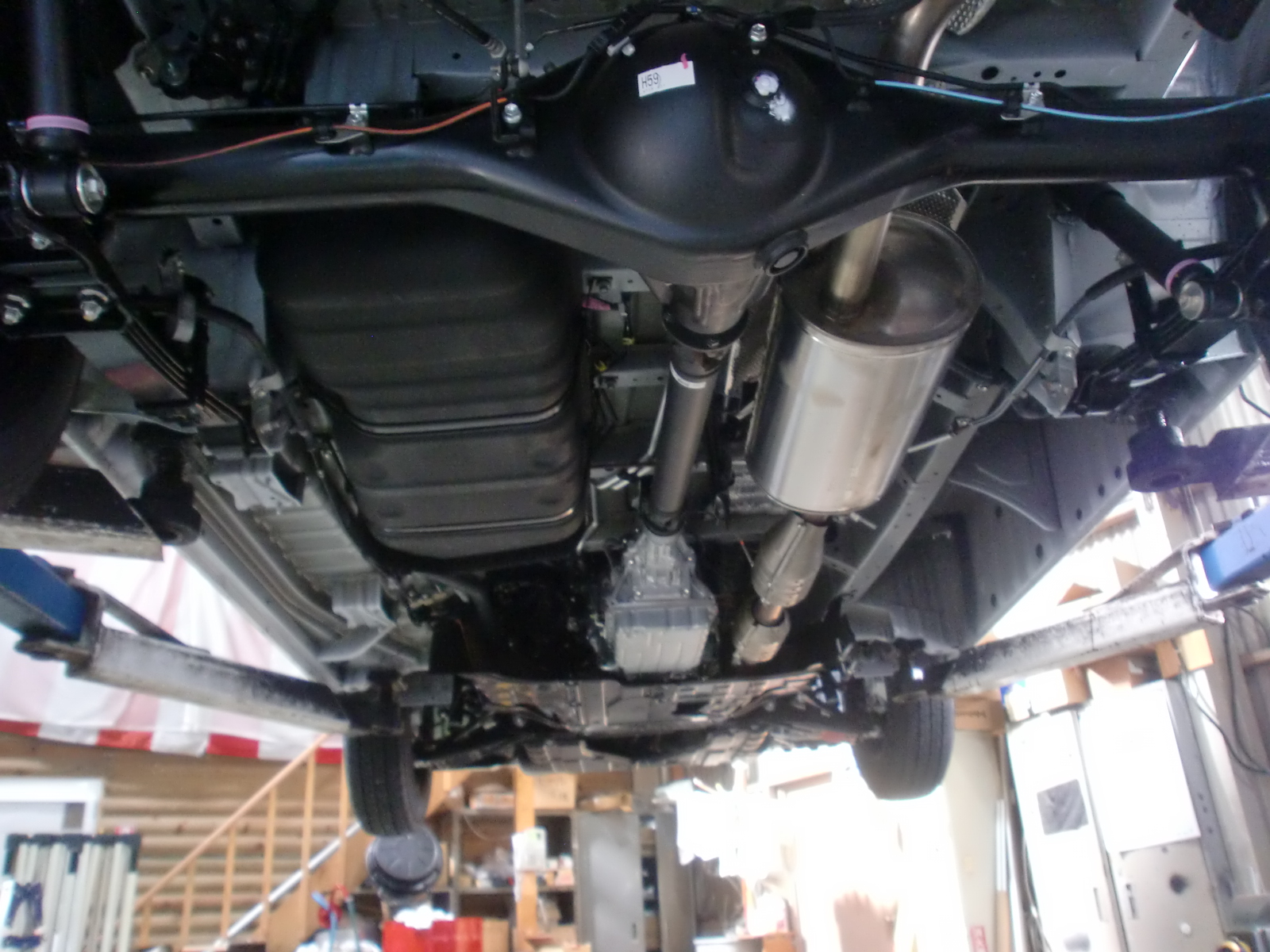

前側から見たハイエース下周り

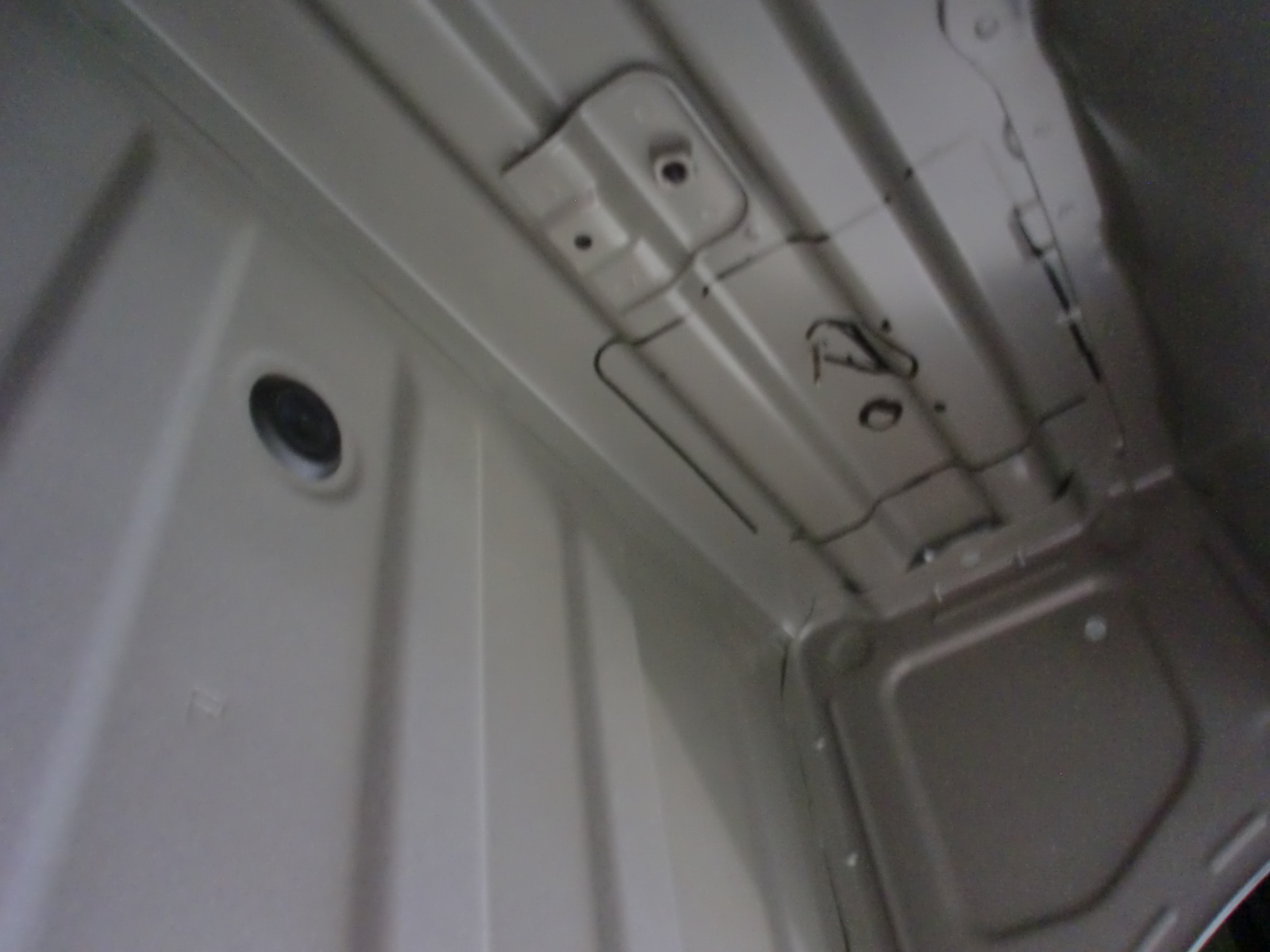

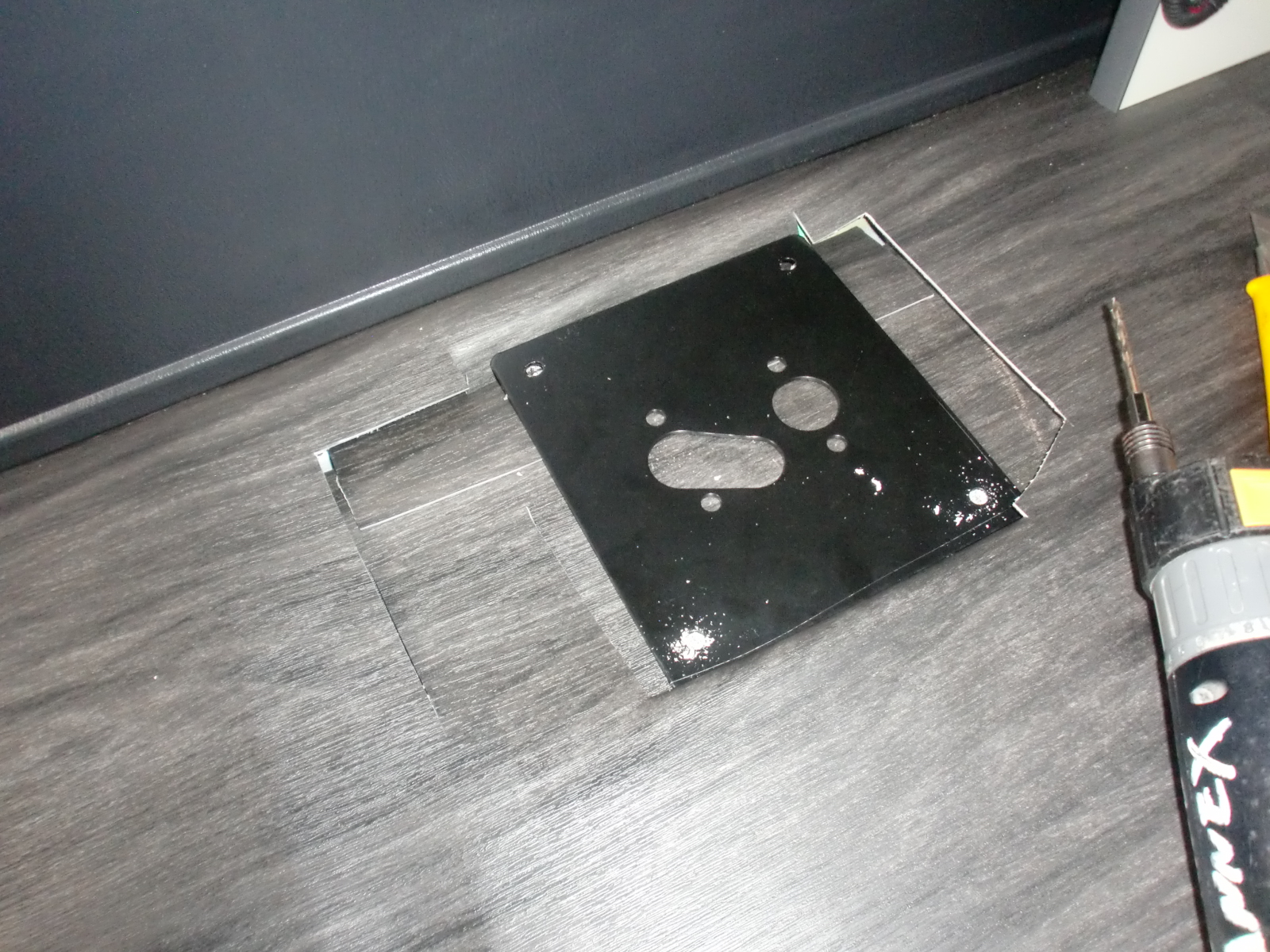

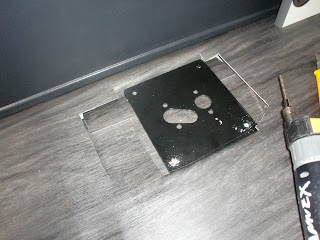

だいたいこの辺りかなと印をします

ヒーターの吸気ダクトや燃料パイプ、排気マフラーを出す穴の位置決め。

あとは、配管等を通す所を考えて作業を進めていきます。

位置が決まったら、いざ穴あけ作業。

こんな感じで四隅に穴を開け

あとは四角くボディ底面を落とします。

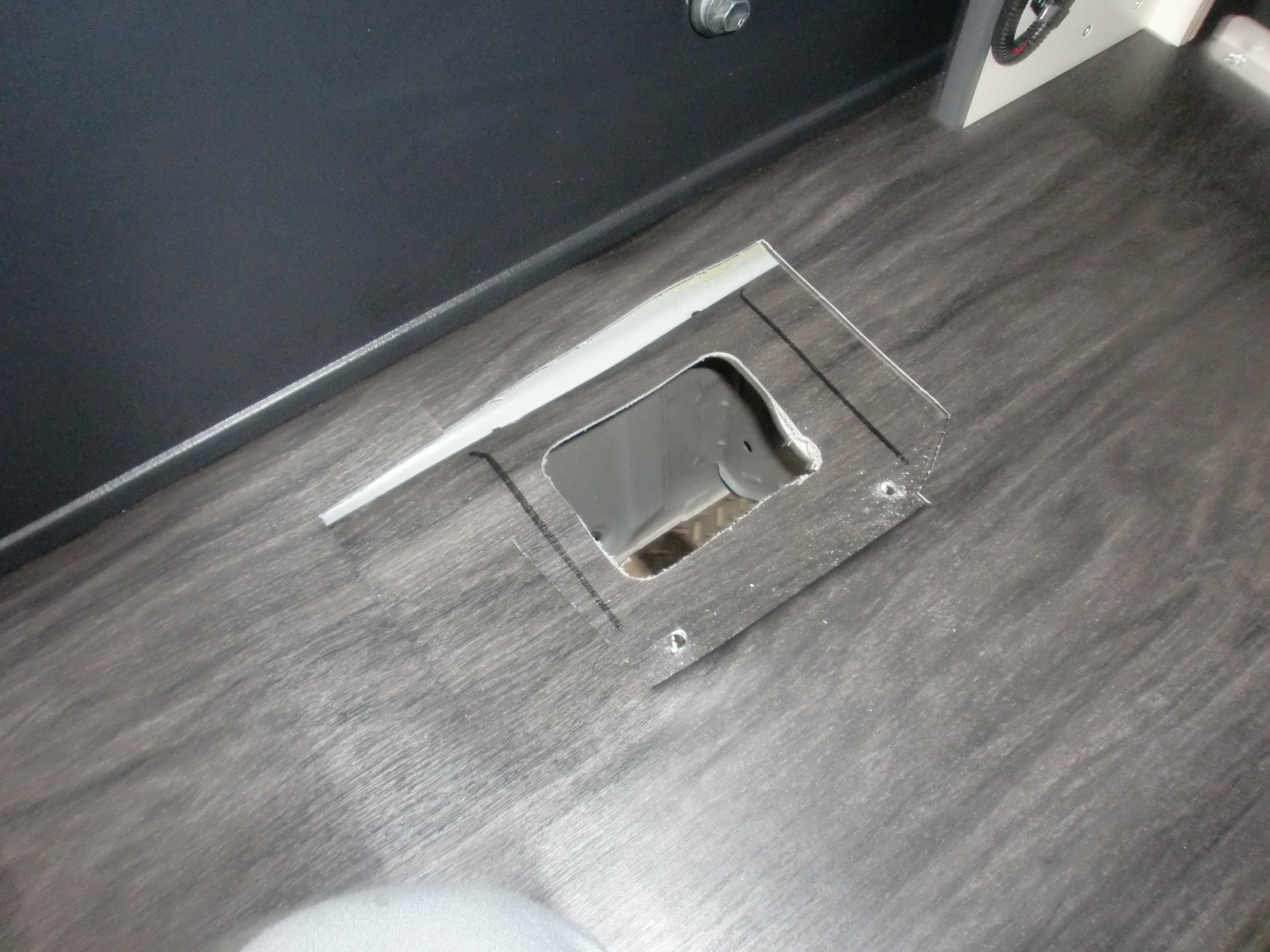

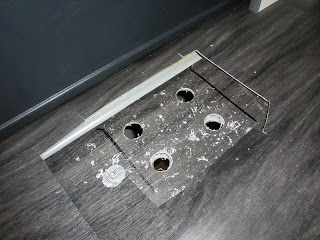

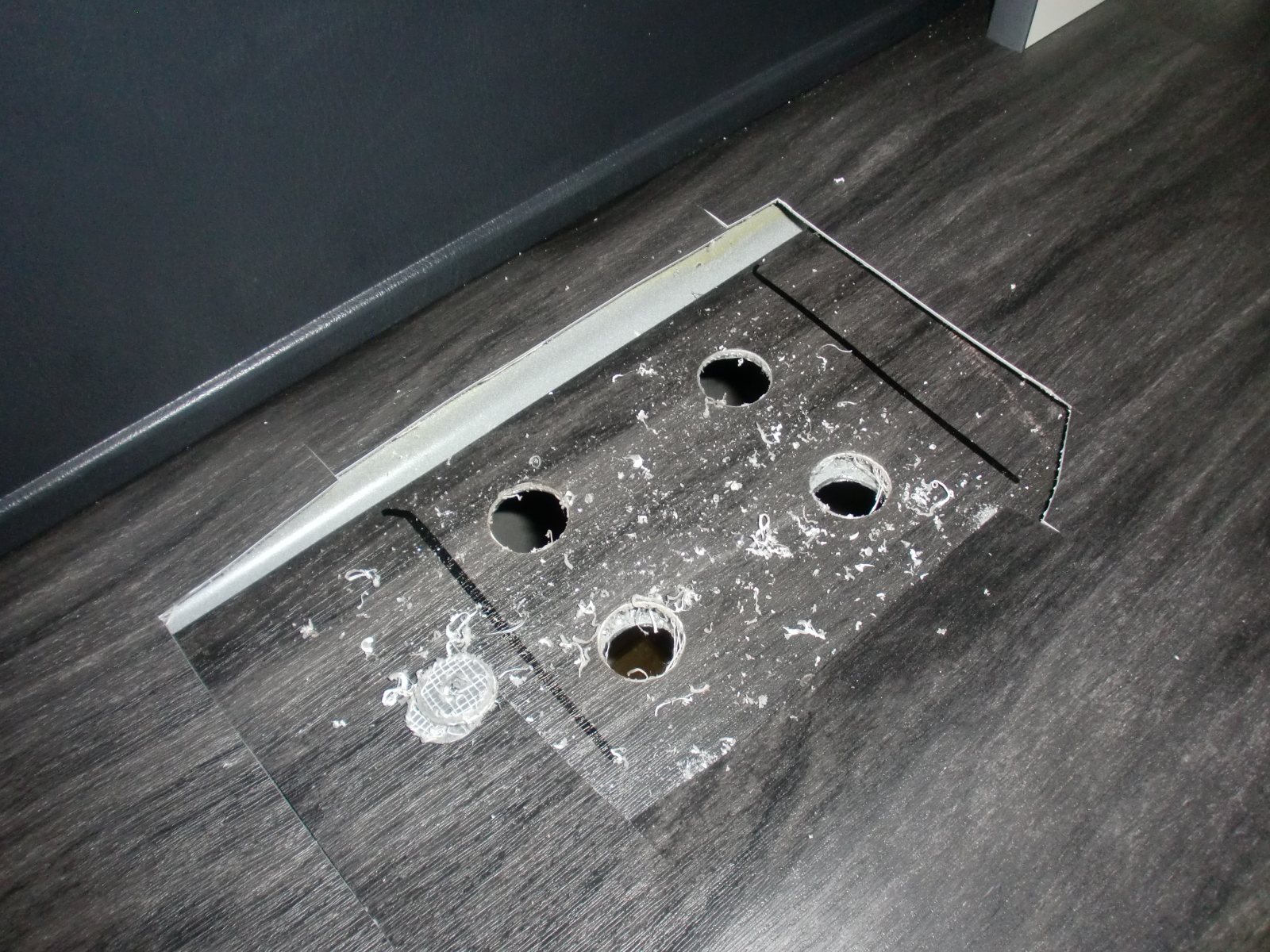

床に穴が開いた状態

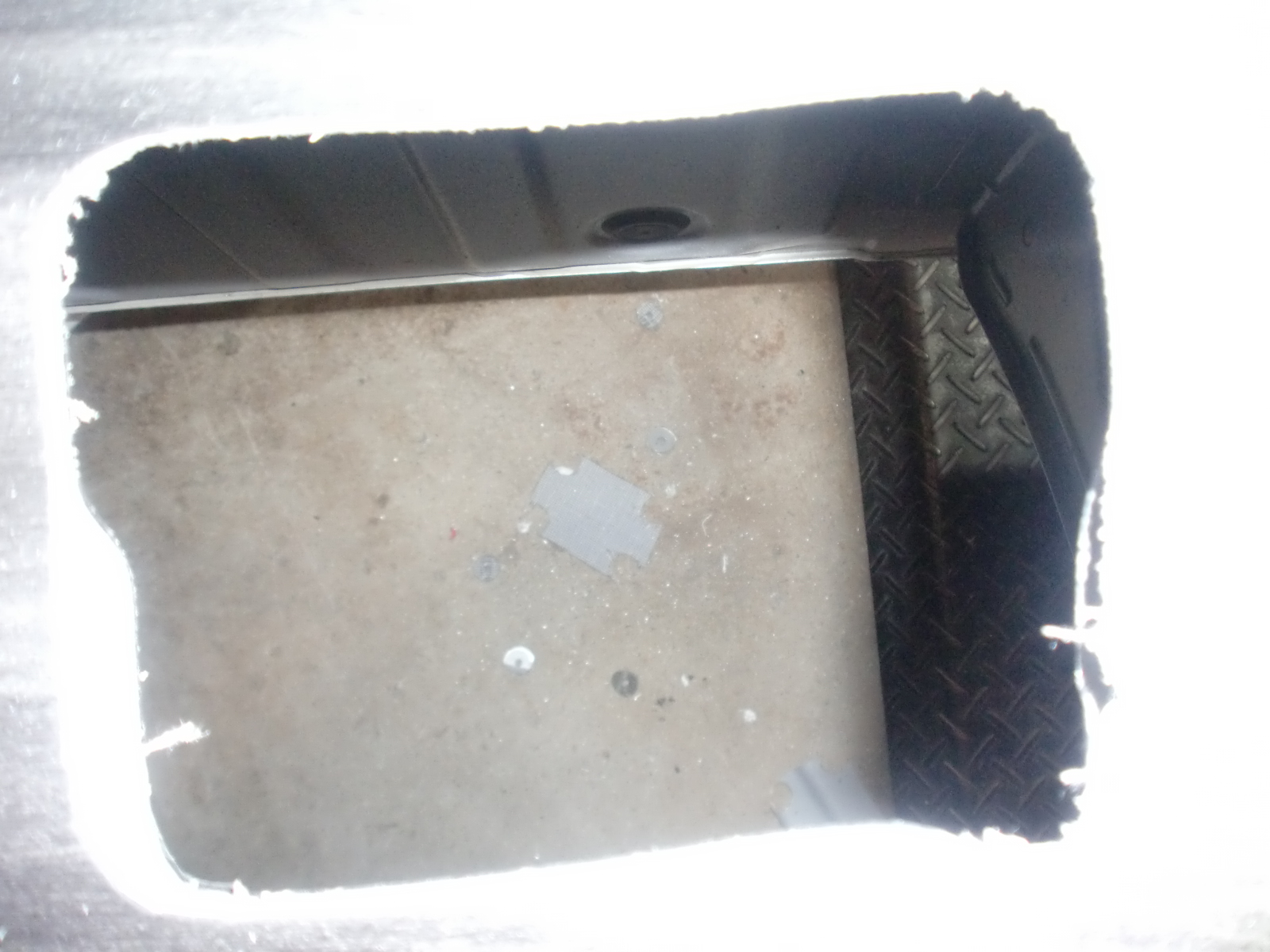

覗くと地面のコンクリが見えています

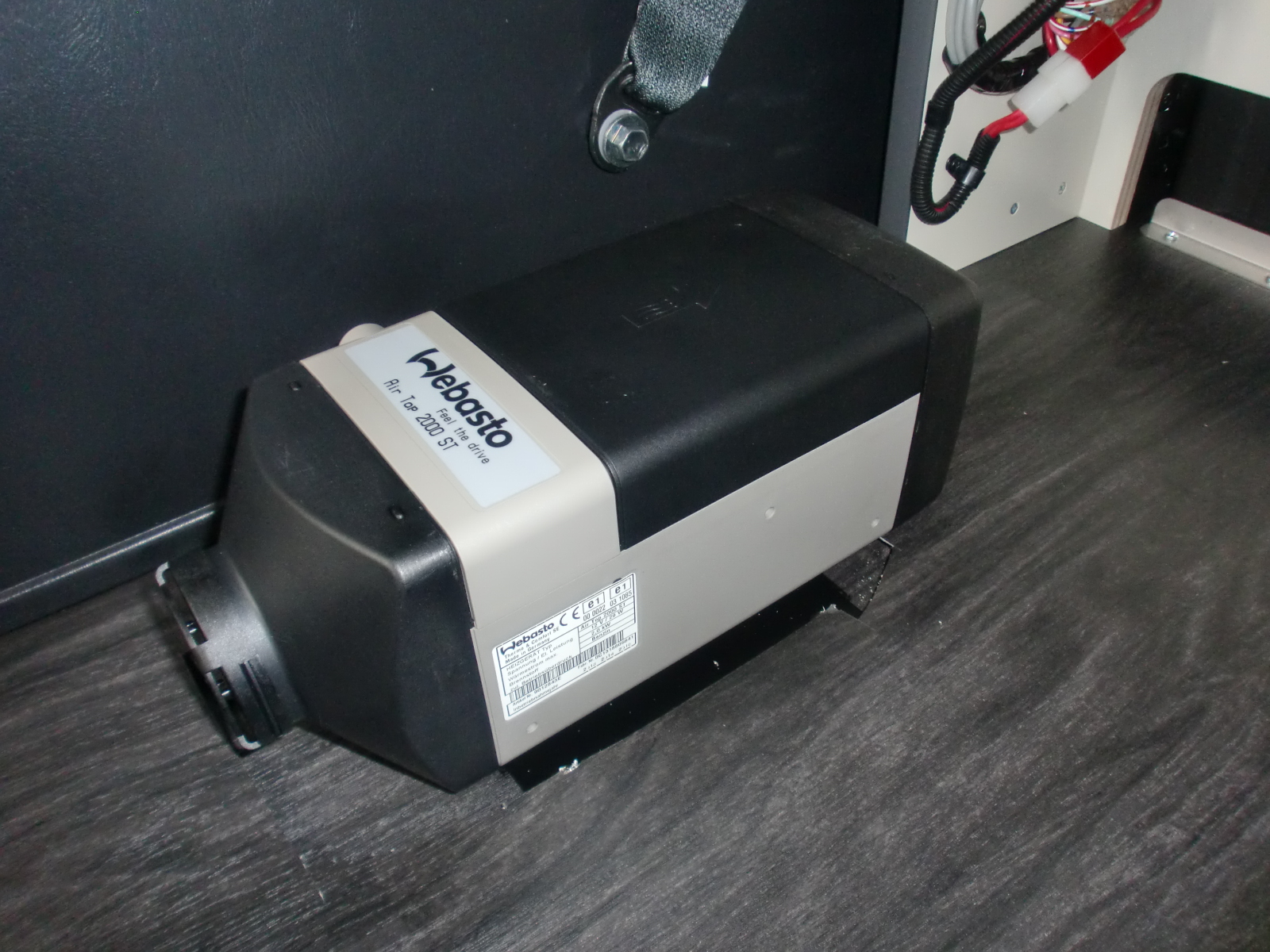

そして、ある程度組み立てたヒーター本体を落とし込み

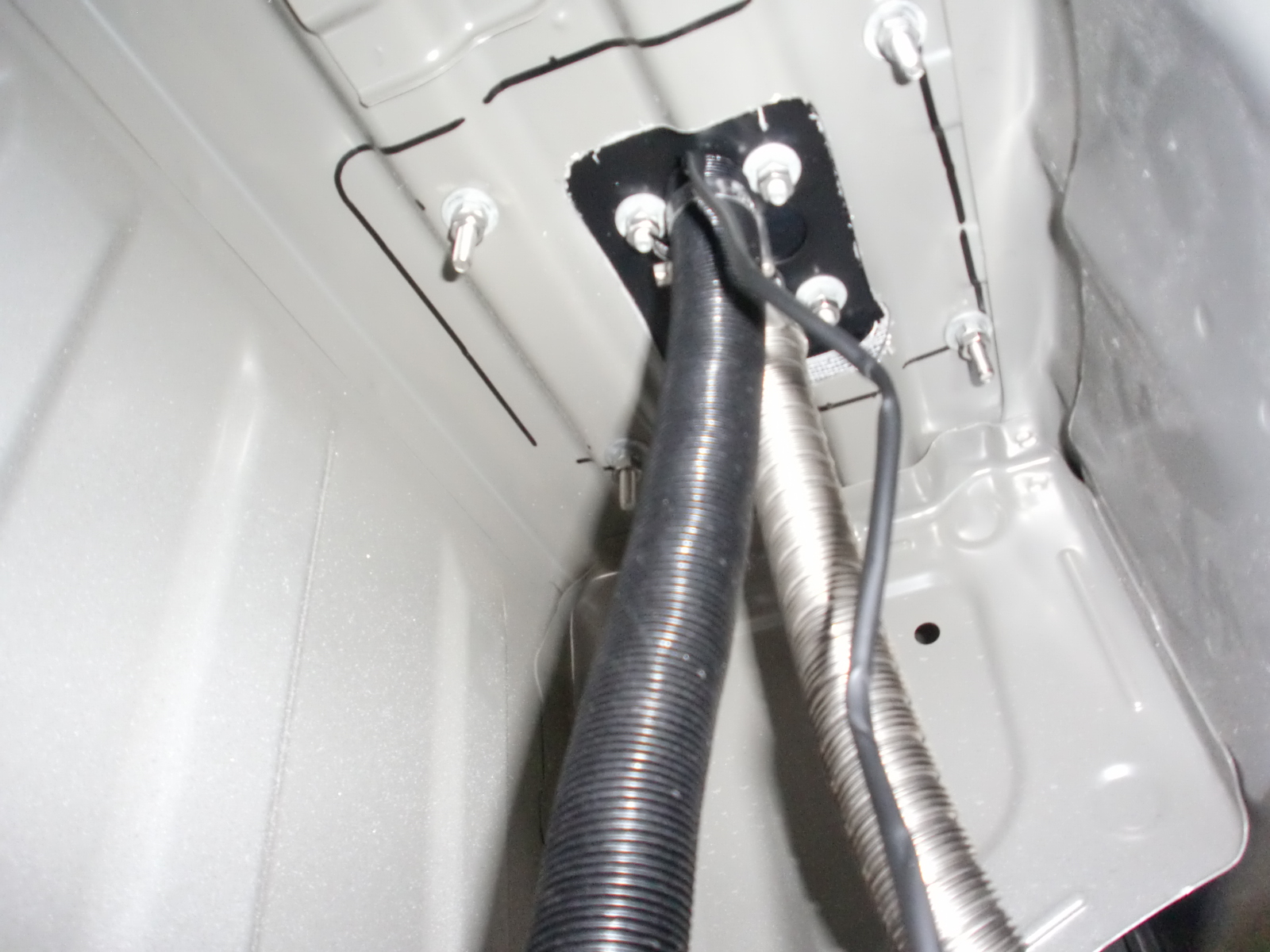

底側からボルトで固定していきます。

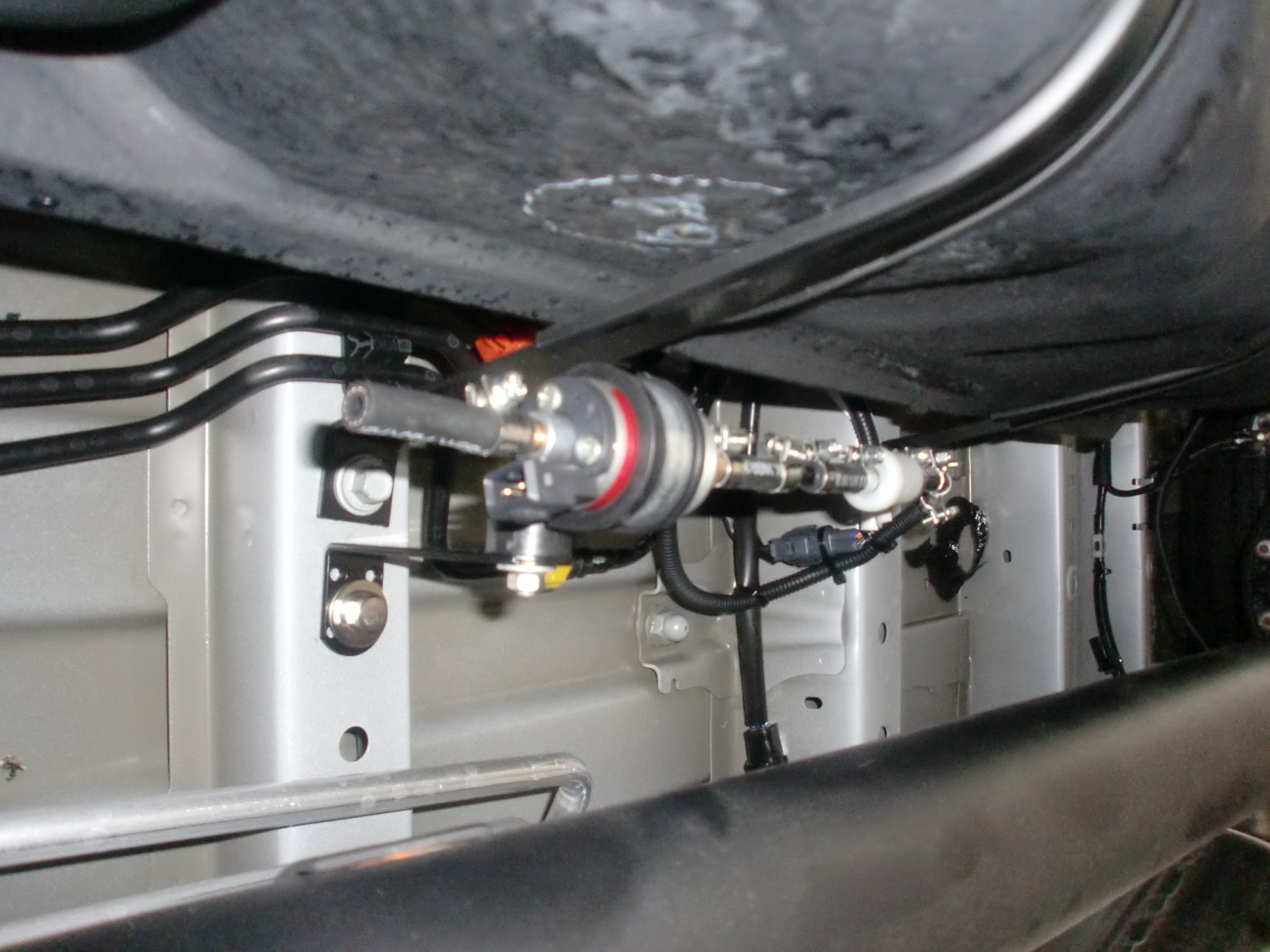

これは、燃料ポンプの固定。

あとは、燃料ポンプを動かす配線、燃料パイプ等を取付けて行きます。

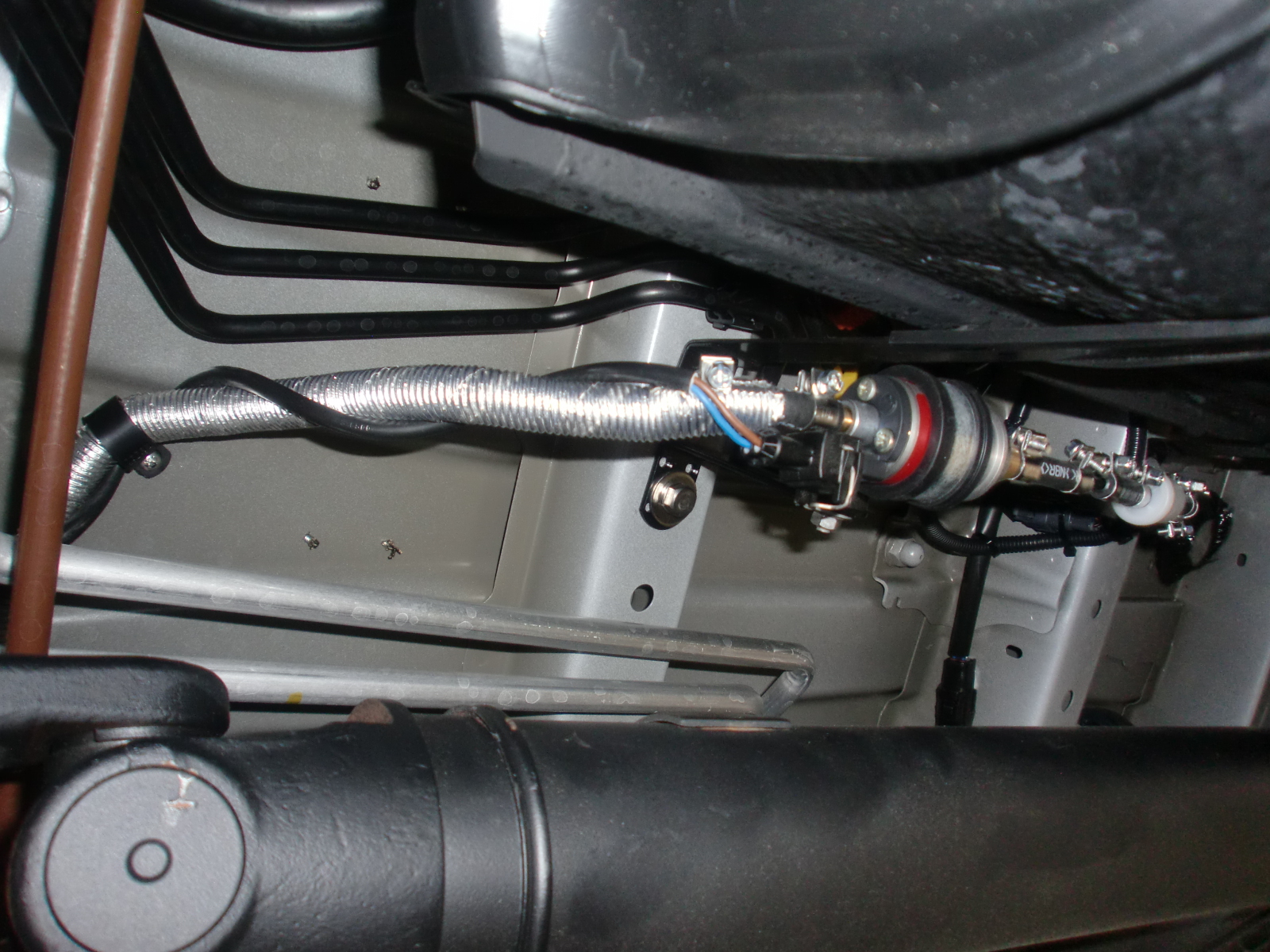

配管図1

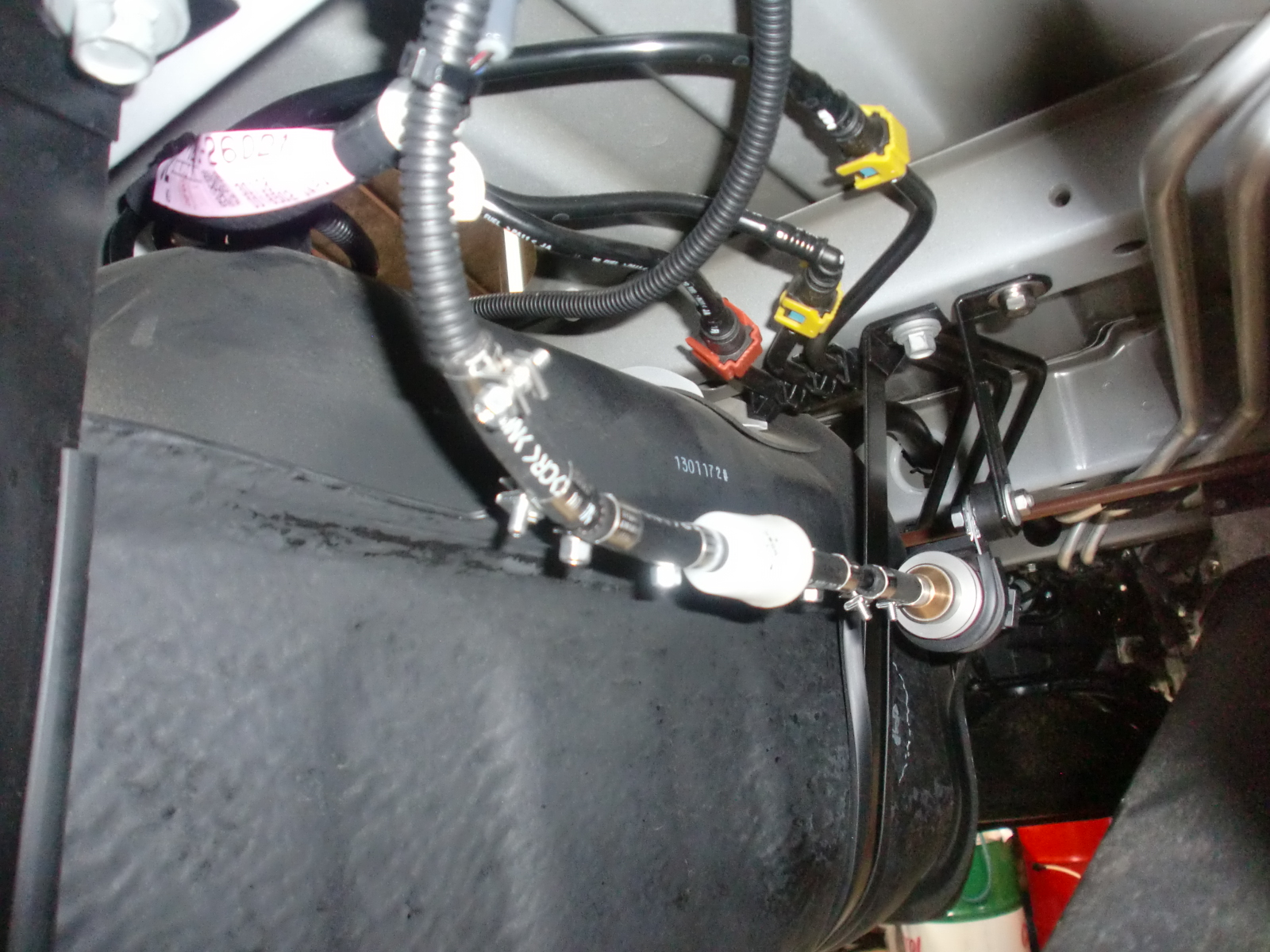

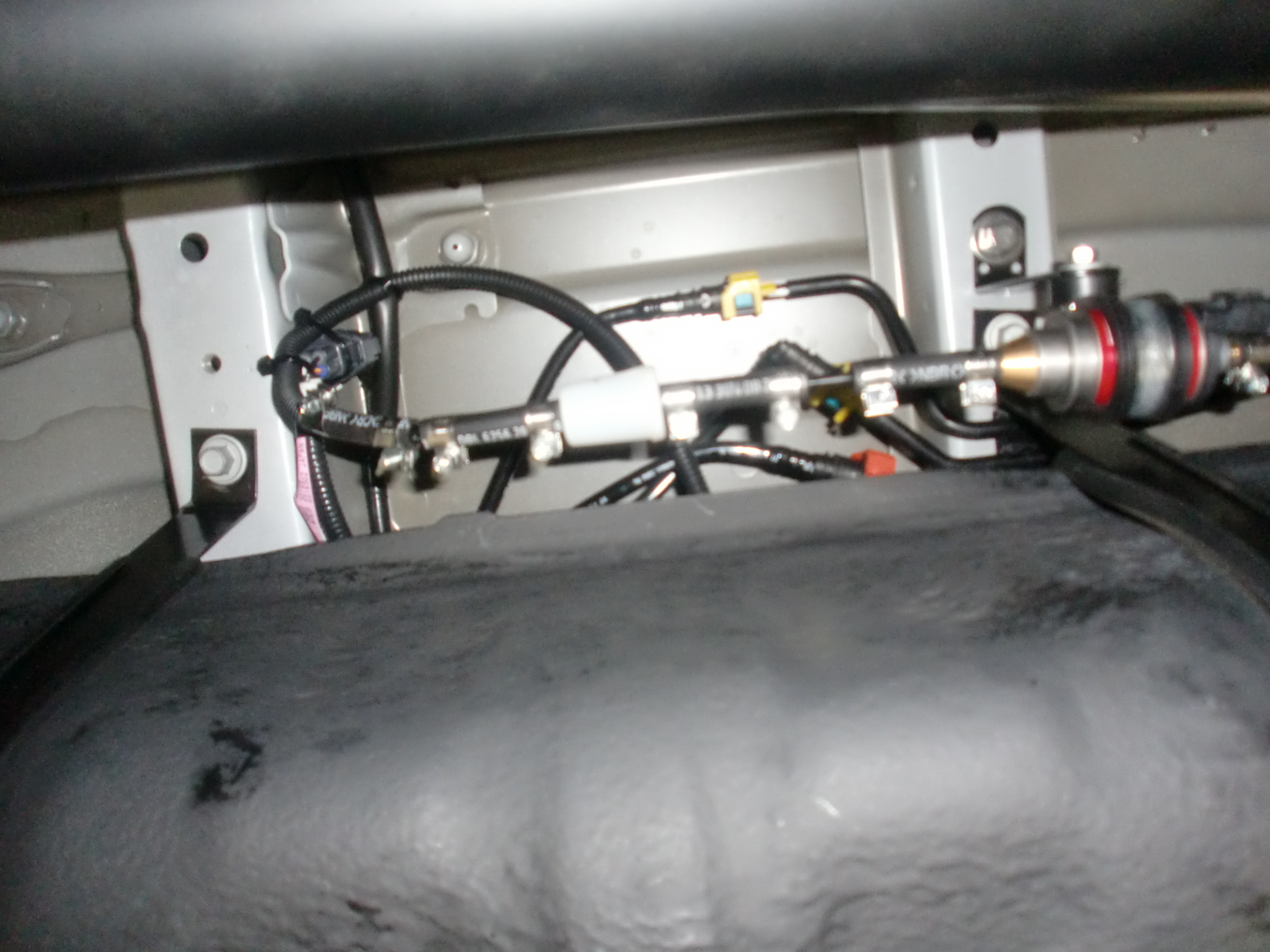

配管図2(ちなみに左の黒いのは燃料タンク)

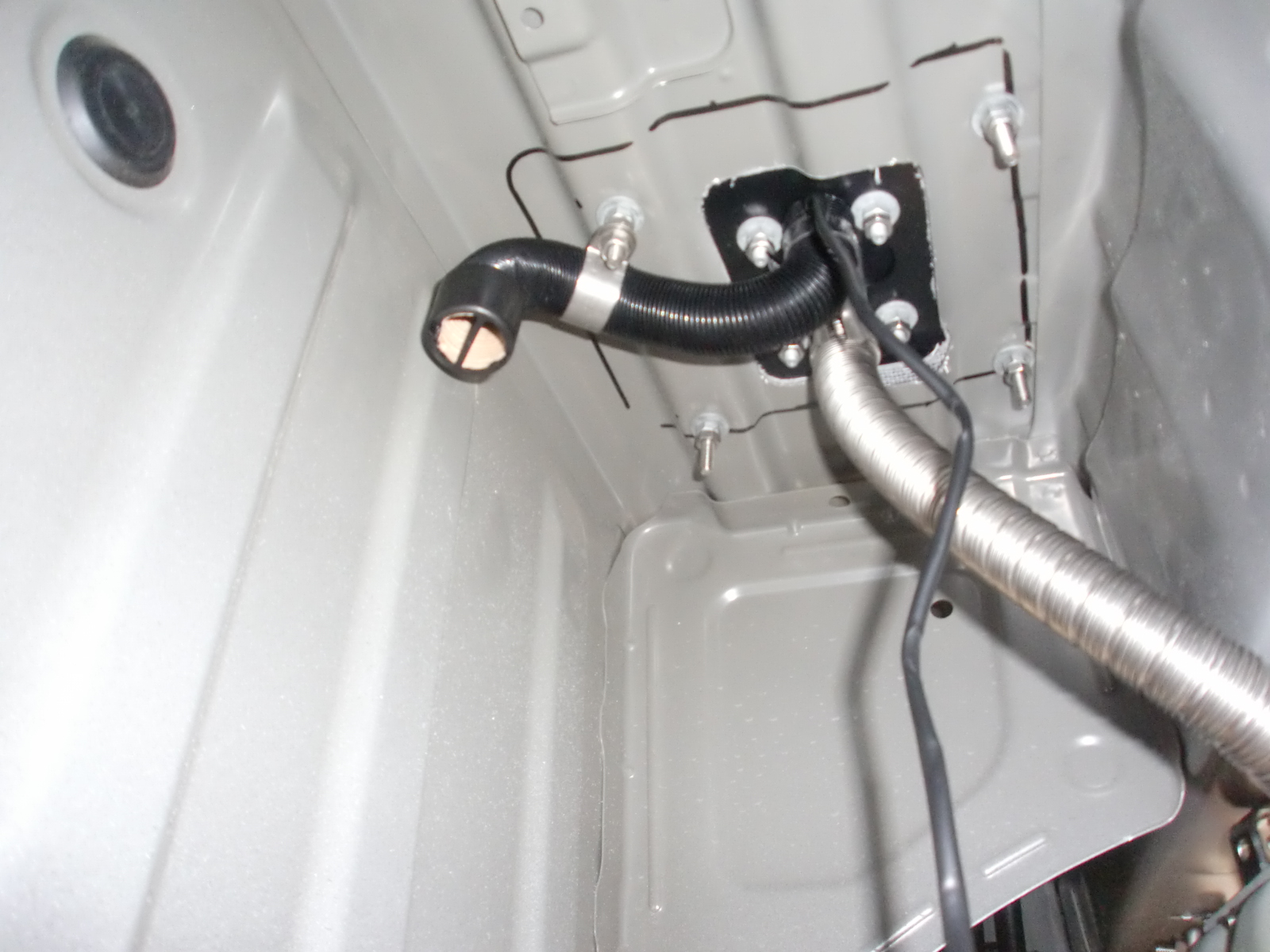

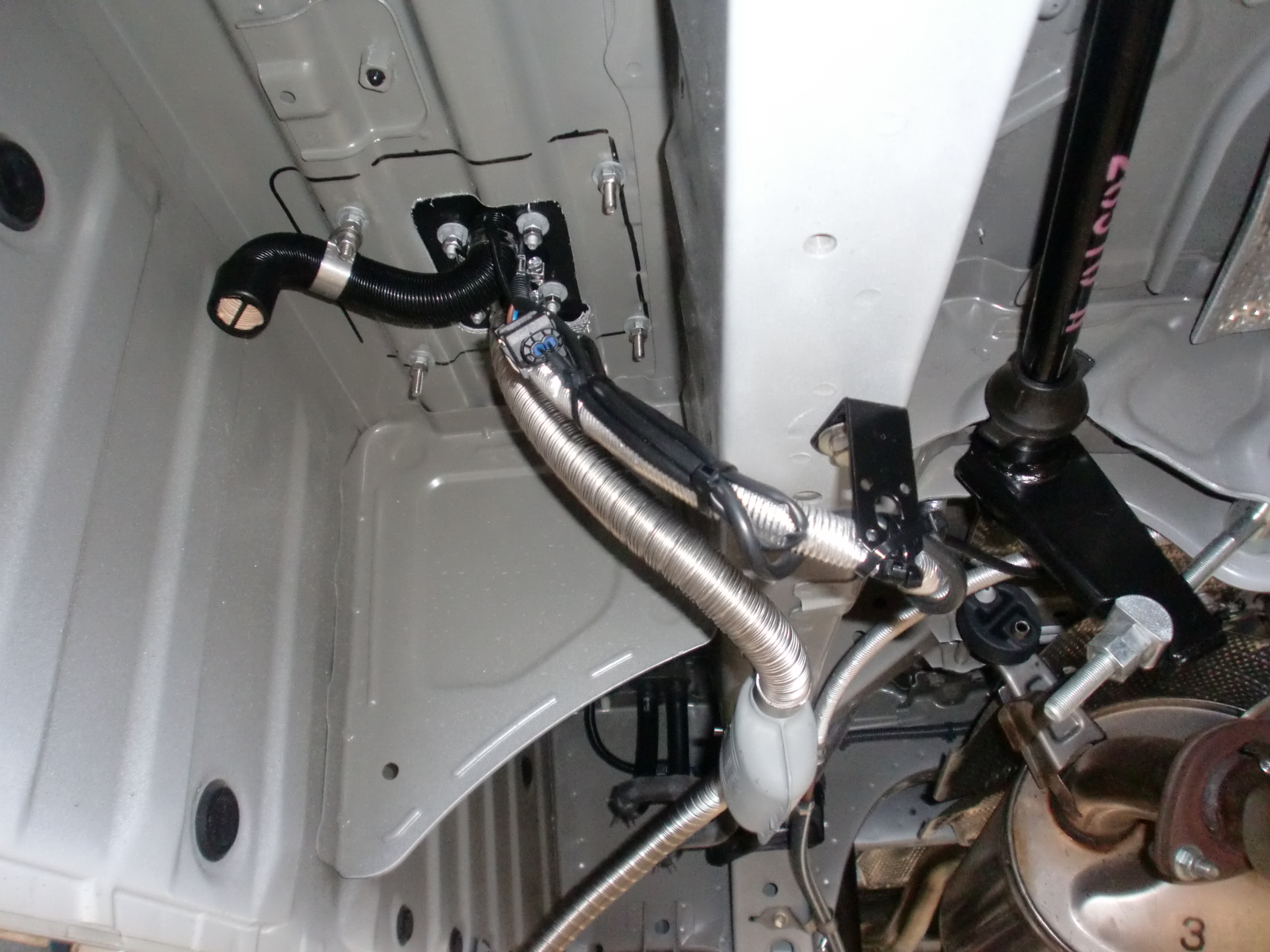

再び、戻って吸気ダクト(黒い方)の固定

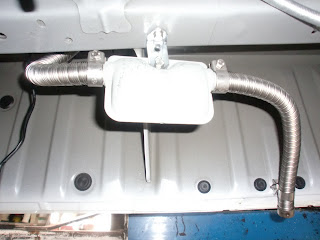

アルミのパイプは排気マフラー。これもしっかり固定していきます。

と、そんな、こんなで下周りは完成。

次回は室内配線の模様をお送りします。お疲れ様でした。
